PHOENIX_CONTACTindustrielle RelaisOPT-60DC/230AC/ 1 2967963 PHOENIX CONTACT Miniatur-Solid-State-Relais

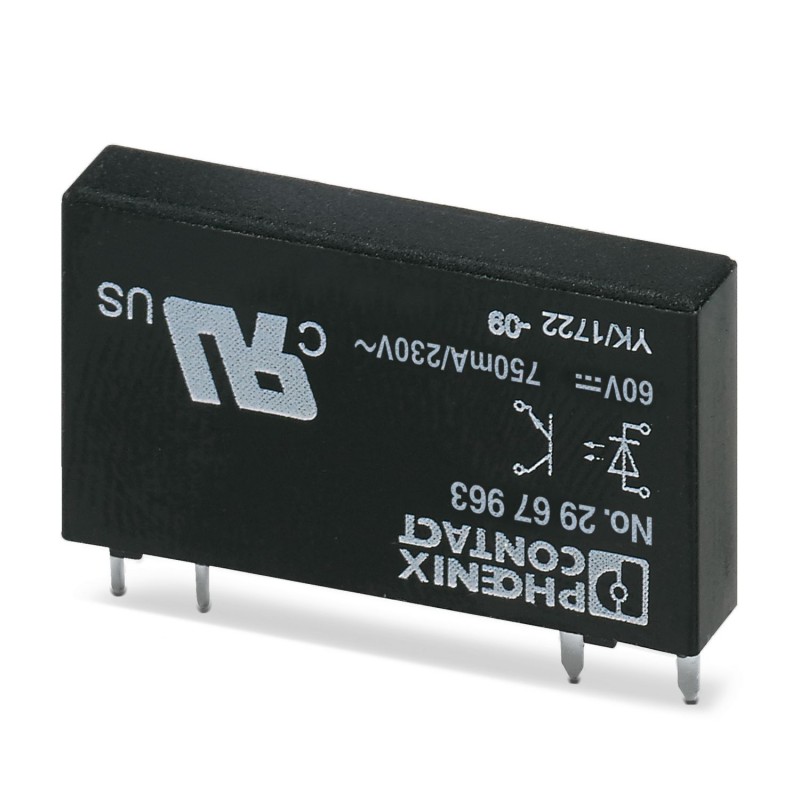

PHOENIX_CONTACT OPT-60DC/230AC/ 1 2967963 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

OPT-60DC/230AC/ 1 2967963 PHOENIX CONTACT Miniatur-Solid-State-Relais

Artikel-Nr.: OPT-60DC/230AC/ 1

Code: 2967963

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Miniatur-Solid-State-Relais
Steckbares Miniatur-Halbleiterrelais, Leistungs-Halbleiterrelais, 1 Schließkontakt, Eingang: 60 V DC, Ausgang: 24-253 V AC/ 0,75 A
Stecker-Miniatur-Transistorrelais, Strom-Transistorrelais, 1 offener Kontakt im Ruhemodus, Eingang: 60 V DC, Ausgangs: 24-253 V AC/ 0,75 A

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 217,25 €

Stückpreis: 21,724 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2967963
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
Mindestbestellmenge10 STK
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 395 (C-5-2017)
GTIN4017918190521
Gewicht pro Stück (exklusive Verpackung)4,000 g
Gewicht pro Stück (inklusive Verpackung)4,110 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Maße

Breite5 mm
Höhe28 mm
Tiefe15 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN60 V DC
Eingangsspannungsbereich bezogen auf UN0,9 ... 1,1
Eingangsspannungsbereich54 V DC ... 66 V DC
Schaltschwelle "0"-Signal Spannung≤ 15 V
Schaltschwelle "1"-Signal Spannung≥ 50 V
Typischer Eingangsstrom bei UN3 mA
Einschaltzeit typisch9 ms (bei UN)
Ausschaltzeit typisch700 µs (bei UN)
Übertragungsfrequenz10 Hz
Verlustleistung bei Nennbedingung0,18 W

Ausgangsdaten

Ausgangsspannungsbereich24 V AC ... 253 V AC
Grenzdauerstrom0,75 A (siehe Derating-Kurve)
Einschaltstrom maximal30 A (10 ms)
Laststrom minimal10 mA
Leckstrom< 1 mA (im Auszustand)
Grenzlastintegral4,5 A2s
Spannungsabfall bei max. Grenzdauerstrom< 1 V
Ausgangsschaltung2-Leiter massefrei, Nullspannungsschalter
SchutzbenennungRCV-Beschaltung
Schutzschaltung/-BauteilRCV-Beschaltung

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
SchutzartRT III (Waschdicht)
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
Verschmutzungsgrad2
ÜberspannungskategorieIII

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2967963 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert54 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert24 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertAC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert0.75 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
