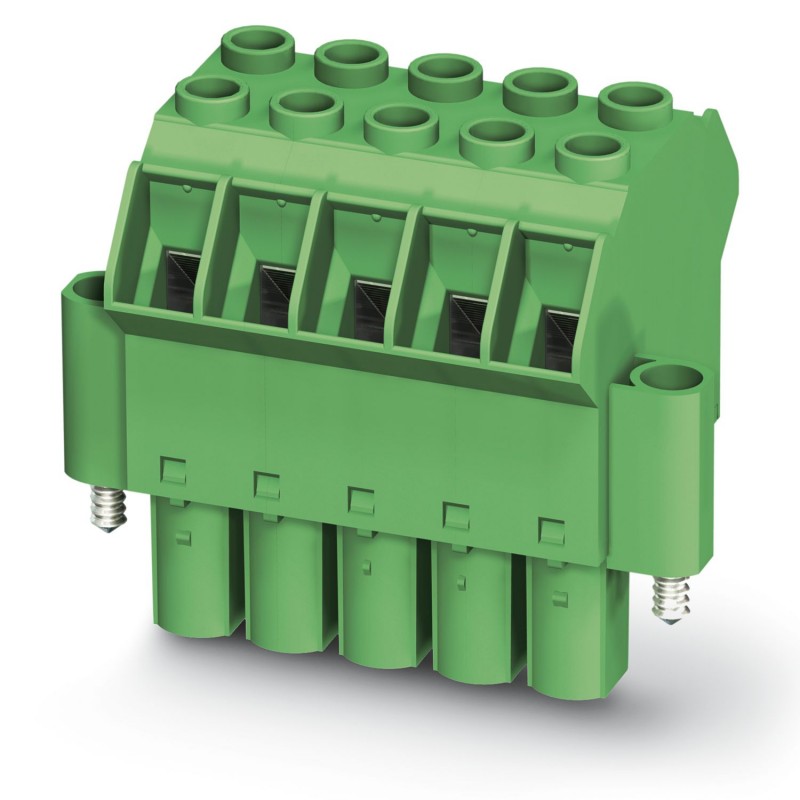

TPC 16/ 6-STF-10,16 1715293 PHOENIX CONTACT Leiterplattensteckverbinder
TPC 16/ 6-STF-10,16
1715293
PHOENIX_CONTACT
20
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Buchse, Anzahl der Potentiale: 6, Anzahl der Reihen: 1, Anzahl der Pole: 6, Anzahl der Anschlüsse: 12, Artikelfamilie: TPC 16/.. -STF, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsschlitz, Anschlussrichtung Leiter/Leiterplatte: 50°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: Boxed Packaging
Leiterplattenstecker, Nennquerschnitt: 16 mm2, Farbe: grün, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Ag, Kontaktart: Buchse, Anzahl der Potenziale: 6, Anzahl der Reihen: 1, Polzahl: 6, Anzahl der Anschlüsse: 12, Artikelfamilie: TPC 16/..-STF, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 50 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Schraubflansch, Verpackungsart: verpackt im Karton
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenstecker |
| Produktfamilie | TPC 16/..-STF |
| Produktlinie | COMBICON Connectors XL |
| Bauform | Standard |
| Polzahl | 6 |
| Rastermaß | 10,16 mm |
| Anzahl der Anschlüsse | 12 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 6 |
| Befestigungsflansch | Schraubflansch |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Nennstrom IN | 76 A |
| Nennspannung UN | 1000 V |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Anschlusstechnik | |
| Bauform | Standard |
| Steckverbindersystem | COMBICON PC 16 |
| Nennquerschnitt | 16 mm² |
| Kontaktart | Buchse |
| Verriegelung | |
| Verriegelungsart | Schraubverriegelung |
| Befestigungsflansch | Schraubflansch |
| Anzugsdrehmoment | 0,3 Nm ... 0,7 Nm |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine | 50 ° |
| Leiterquerschnitt starr | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt flexibel | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt AWG | 18 ... 6 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 16 mm² (Nur in Verbindung mit CRIMPFOX 16 S) |
| 2 Leiter gleichen Querschnitts starr | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Abisolierlänge | 18 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 1,7 Nm ... 1,8 Nm |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | vorversilbertes Band |
| Metalloberfläche Klemmstelle (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Rastermaß | 10,16 mm |
| Breite [w] | 78,72 mm |
| Höhe [h] | 54,9 mm |
| Länge [l] | 51,4 mm |
| Flansch | |
| Anzugsdrehmoment | 0,3 Nm ... 0,7 Nm |
| Hinweis zum Betrieb | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/3) | 12,5 mm |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 8 mm |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
| Verpackungsart | verpackt im Karton |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 12 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
