PHOENIX_CONTACTLeiterplattensteckverbinderSPC 16/ 7-ST-10,16 1711310 PHOENIX CONTACT Steckerteil

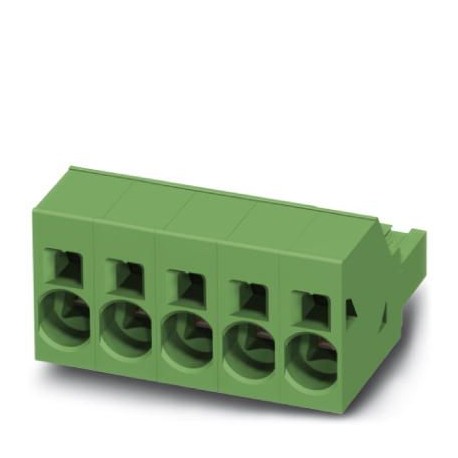

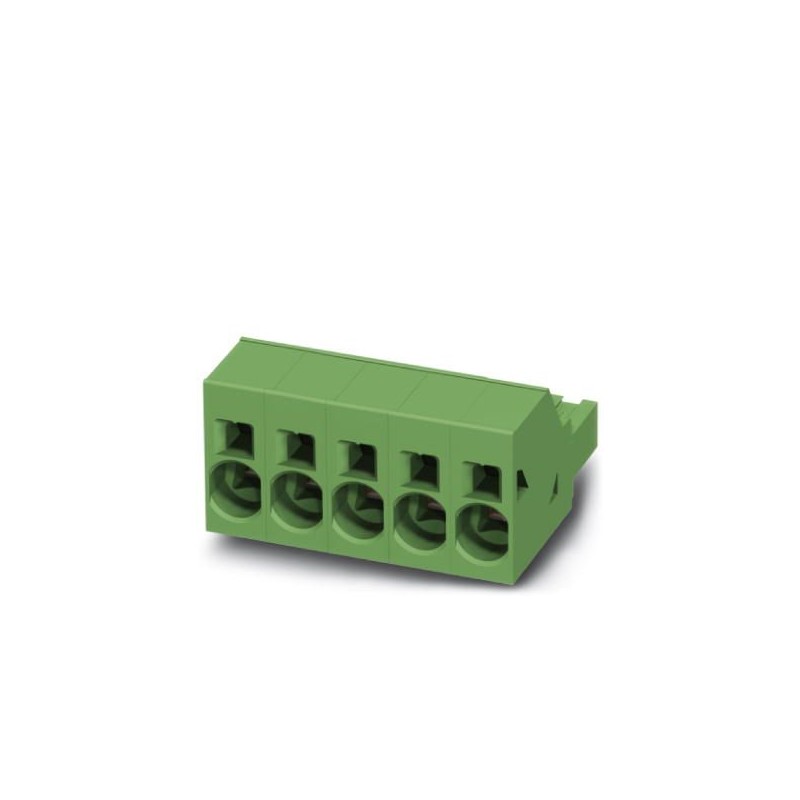

PHOENIX_CONTACT SPC 16/ 7-ST-10,16 1711310 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPC 16/ 7-ST-10,16 1711310 PHOENIX CONTACT Steckerteil

Artikel-Nr.: SPC 16/ 7-ST-10,16

Code: 1711310

Hersteller: PHOENIX_CONTACT

Beschreibung:

Steckerteil
Steckverbinder für Leiterplatte, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Buchse, Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Pole: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: SPC 16/.. -ST, Rastermaß: 10,16 mm, Anschlussart: Push-in-Federanschluss, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 912,99 €

Stückpreis: 18,2598 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1711310
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 562 (C-1-2013)
GTIN4046356081092
Gewicht pro Stück (exklusive Verpackung)56,500 g
Gewicht pro Stück (inklusive Verpackung)56,500 g
Zolltarifnummer85366990
HerkunftslandIN (Indien)

Maße

Länge [ l ]44,5 mm
Breite [ w ]71,12 mm
Höhe [ h ]25,1 mm
Rastermaß10,16 mm
Maß a60,96 mm

Allgemein

ArtikelfamilieSPC 16/..-ST
Polzahl7
AnschlussartPush-in-Federanschluss
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)1000 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN76 A
Nennquerschnitt16 mm²
Belastungsstrom maximal76 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge18 mm

Anschlussdaten

Leiterquerschnitt starr min0,75 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,75 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:10 mm²
Leiterquerschnitt AWG min18
Leiterquerschnitt AWG max4
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max4 mm²
AWG nach UL/CUL min20
AWG nach UL/CUL max4

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1711310 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert7
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert10.16 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert10.16 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert76 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert1000 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert6 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.75 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.75 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.75 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertSilber
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
