PHOENIX_CONTACTLeiterplattensteckverbinderQC 1/ 9-ST-5,08 1883323 PHOENIX CONTACT Leiterplattensteckverbinder

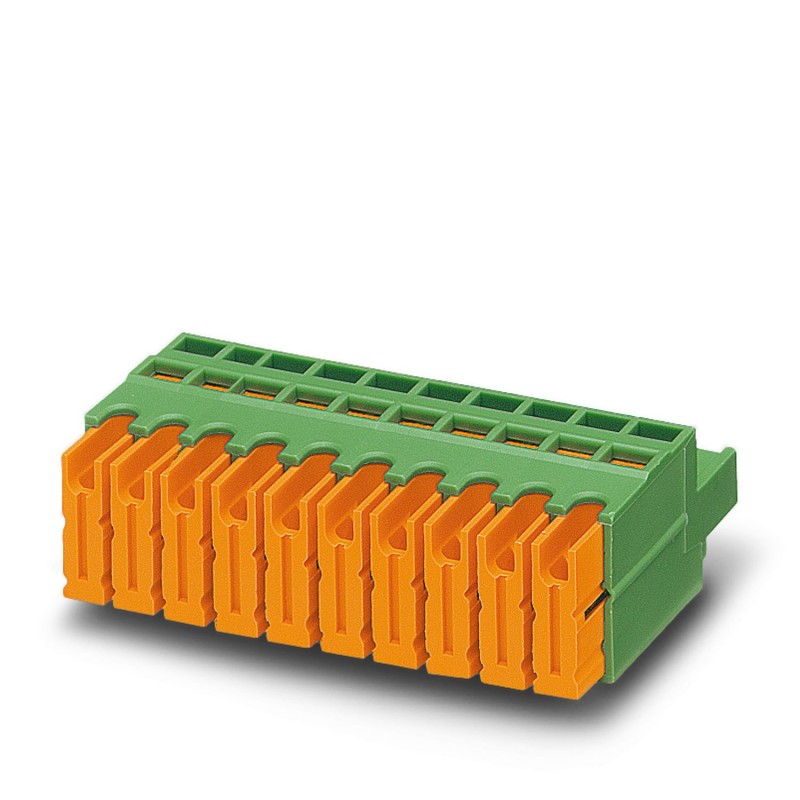

PHOENIX_CONTACT QC 1/ 9-ST-5,08 1883323 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

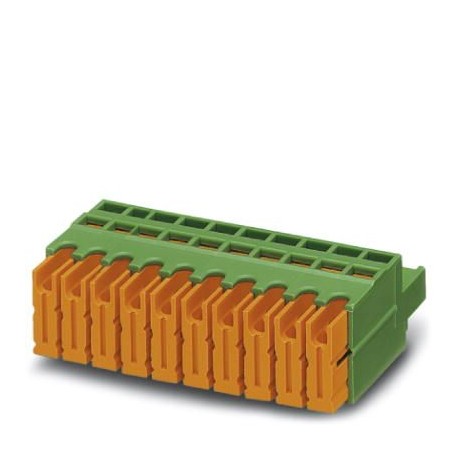

QC 1/ 9-ST-5,08 1883323 PHOENIX CONTACT Leiterplattensteckverbinder

Artikel-Nr.: QC 1/ 9-ST-5,08

Code: 1883323

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 1 mm², Farbe: grün, Nennstrom: 10 A, Nennspannung (III/2): 630 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: QC 1/.. -ST, Rastermaß: 5,08 mm, Anschlussart: Offset-Anschluss, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplattenstecker, Nennquerschnitt: 1 mm2, Farbe: grün, Nennstrom: 10 A, Bemessungsspannung (III/2): 630 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: QC 1/..-ST, Rastermaß: 5,08 mm, Anschlussart: Schneidanschluss, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 426,78 €

Stückpreis: 8,5355 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenstecker
ProduktfamilieQC 1/..-ST
ProduktlinieCOMBICON Connectors M
BauformStandard
Polzahl9
Rastermaß5,08 mm
Anzahl der Anschlüsse9
Anzahl der Reihen1
Anzahl der Potenziale9
Befestigungsflanschohne
Datenpflegestand
Artikelrevision00
Elektrische Eigenschaften
Nennstrom IN10 A
Nennspannung UN630 V
Bemessungsspannung (III/3)500 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsspannung (III/2)630 V
Bemessungsstoßspannung (III/2)6 kV
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Anschlussdaten
Anschlusstechnik
BauformStandard
SteckverbindersystemCOMBICON MSTB 2,5
Nennquerschnitt1 mm²
KontaktartBuchse
Verriegelung
Verriegelungsartohne
Befestigungsflanschohne
Leiteranschluss
AnschlussartSchneidanschluss
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt flexibel0,5 mm² ... 1 mm²
Leiterquerschnitt AWG20 ... 18
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Materialangaben - Betätigungselement
Farbe (Betätigungselement)orange (2003)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Maße
Rastermaß5,08 mm
Breite [w]46,54 mm
Höhe [h]15 mm
Länge [l]33,8 mm
Hinweise
Hinweis zum BetriebCOMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)500 V
Bemessungsstoßspannung (III/3)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)5,5 mm
Mindestwert der Kriechstrecke (III/3)6,3 mm
Bemessungsisolationsspannung (III/2)630 V
Bemessungsstoßspannung (III/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)5,5 mm
Mindestwert der Kriechstrecke (III/2)5,5 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (II/2)5,5 mm
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1883323 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert9
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5.08 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5.08 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert10 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert630 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert6 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.5 mm²
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
