PHOENIX_CONTACTLeiterplattensteckverbinderPTDA 2,5/ 6-PH-5,0 1725549 PHOENIX CONTACT Steckerteil

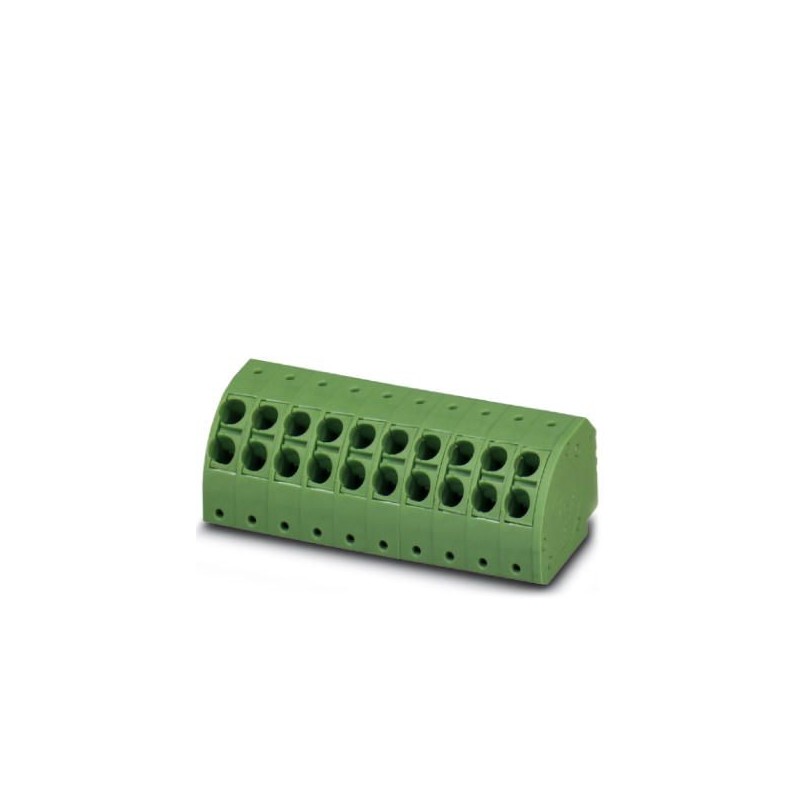

PHOENIX_CONTACT PTDA 2,5/ 6-PH-5,0 1725549 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

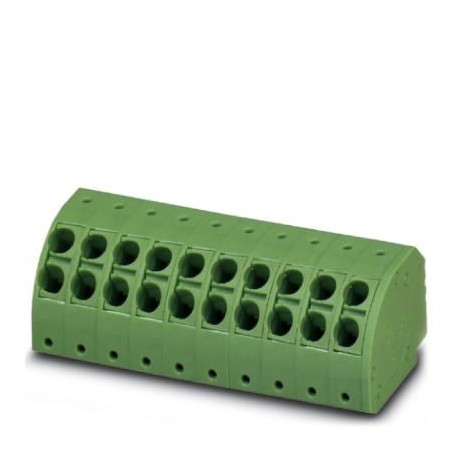

PTDA 2,5/ 6-PH-5,0 1725549 PHOENIX CONTACT Steckerteil

Artikel-Nr.: PTDA 2,5/ 6-PH-5,0

Code: 1725549

Hersteller: PHOENIX_CONTACT

Beschreibung:

Steckerteil
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 14 A, Nennspannung (III/2): 400 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 6, Anzahl der Reihen: 1, Anzahl der Pole: 6, Anzahl der Anschlüsse: 12, Artikelfamilie: PTDA 2.5/.. -PH, Rastermaß: 5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 45°, Stecksystem: COMBICON PST 1.3, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 395,91 €

Stückpreis: 3,9591 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1725549
Verpackungseinheit100 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 409 (C-1-2013)
GTIN4046356129794
Gewicht pro Stück (exklusive Verpackung)10,352 g
Gewicht pro Stück (inklusive Verpackung)10,450 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Maße

Länge [ l ]20 mm
Breite [ w ]31,4 mm
Höhe [ h ]16 mm
Rastermaß5 mm
Maß a25 mm

Allgemein

ArtikelfamiliePTDA 2,5/..-PH
Polzahl6
AnschlussartPush-in-Federanschluss
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)320 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal13,5 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge10 mm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max2,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
AWG nach UL/CUL min24
AWG nach UL/CUL max14

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1725549-PTDA 2,5/ 6-PH-5,0
158 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
