PHOENIX_CONTACTLeiterplattensteckverbinderPTDA 2,5/ 2-PH-5,0 1725497 PHOENIX CONTACT Steckerteil

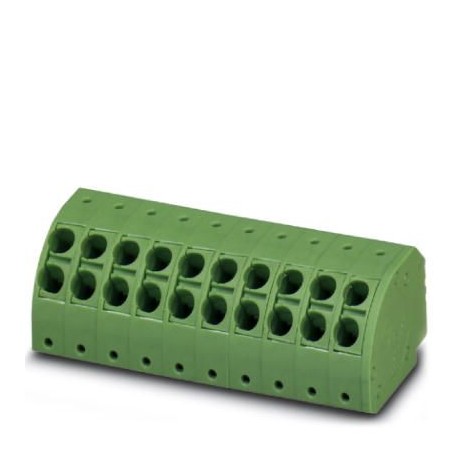

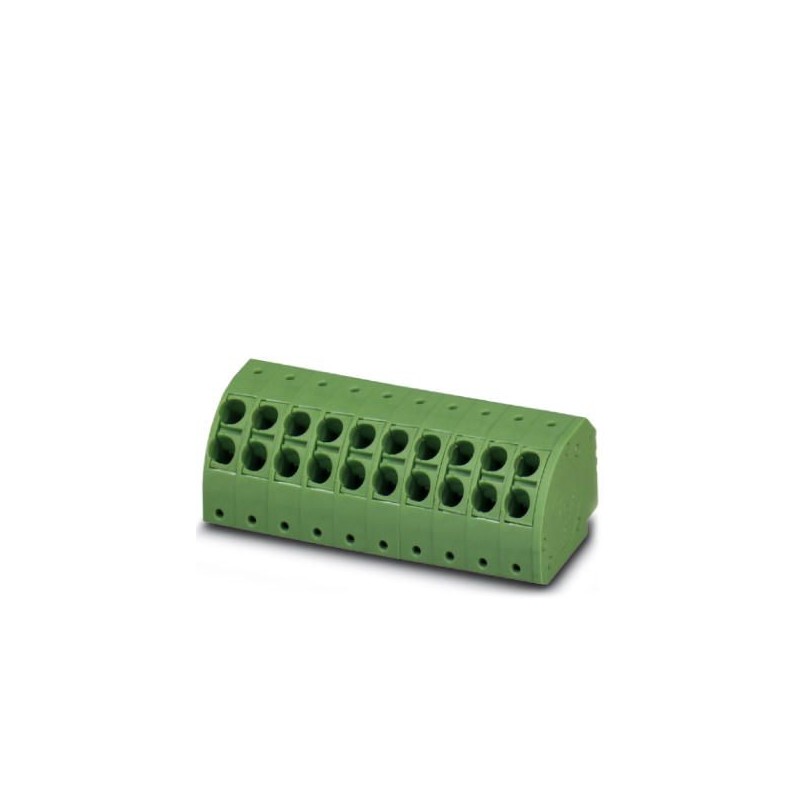

PHOENIX_CONTACT PTDA 2,5/ 2-PH-5,0 1725497 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTDA 2,5/ 2-PH-5,0 1725497 PHOENIX CONTACT Steckerteil

Artikel-Nr.: PTDA 2,5/ 2-PH-5,0

Code: 1725497

Hersteller: PHOENIX_CONTACT

Beschreibung:

Steckerteil
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 14 A, Nennspannung (III/2): 400 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 4, Artikelfamilie: PTDA 2.5/.. -PH, Rastermaß: 5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 45°, Stecksystem: COMBICON PST 1.3, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 329,93 €

Stückpreis: 1,3197 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1725497
Verpackungseinheit250 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 409 (C-1-2013)
GTIN4046356129756
Gewicht pro Stück (exklusive Verpackung)3,694 g
Gewicht pro Stück (inklusive Verpackung)3,857 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Artikeleigenschaften

KurzbezeichnungLeiterplattenstecker
StecksystemCOMBICON COMPACT PST 1,3
KontaktartBuchse (female)
ArtikelfamiliePTDA 2,5/..-PH
Rastermaß5 mm
Polzahl2
AnschlussartPush-in-Federanschluss
Verriegelungohne
Anzahl der Etagen1
Anzahl der Anschlüsse4
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom13,5 A
Bemessungsisolationsspannung (III/2)400 V
Bemessungsstoßspannung (III/2)4 kV

Anschlussvermögen

Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG / kcmil24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,5 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,5 mm² ... 1 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse0,5 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse0,5 mm² ... 1 mm²
Abisolierlänge10 mm

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]20 mm
Breite [ w ]11,4 mm
Höhe [ h ]16 mm
Rastermaß5 mm
Bauhöhe (Höhe ohne Lötpin)16 mm
Maß a5 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit250
Benennung VerpackungseinheitenStück

Luft- und Kriechstrecken

IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)320 V
Bemessungsisolationsspannung (III/2)400 V
Bemessungsisolationsspannung (II/2)630 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1725497 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert13.5 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
