PHOENIX_CONTACTLeiterplattensteckverbinderPTDA 2,5/15-PH-5,0 1725666 PHOENIX CONTACT Steckerteil

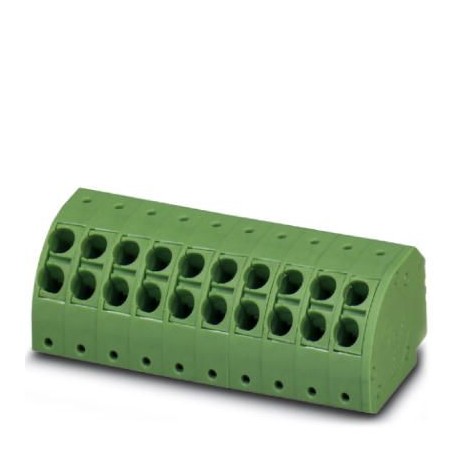

PHOENIX_CONTACT PTDA 2,5/15-PH-5,0 1725666 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PTDA 2,5/15-PH-5,0 1725666 PHOENIX CONTACT Steckerteil

Artikel-Nr.: PTDA 2,5/15-PH-5,0

Code: 1725666

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Steckerteil
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 14 A, Nennspannung (III/2): 400 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 15, Anzahl der Reihen: 1, Anzahl der Pole: 15, Anzahl der Anschlüsse: 30, Artikelfamilie: PTDA 2,5/.. -PH, Rastermaß: 5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 45°, Stecksystem: COMBICON PST 1.3, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 494,88 €

Stückpreis: 9,8975 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1725666
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 409 (C-1-2013)
GTIN4046356129886
Gewicht pro Stück (exklusive Verpackung)25,740 g
Gewicht pro Stück (inklusive Verpackung)25,740 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Maße

Länge [ l ]20 mm
Breite [ w ]76,4 mm
Höhe [ h ]16 mm
Rastermaß5 mm
Maß a70 mm

Allgemein

ArtikelfamiliePTDA 2,5/..-PH
Polzahl15
AnschlussartPush-in-Federanschluss
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)320 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN13,5 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal13,5 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge10 mm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max2,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1 mm²
AWG nach UL/CUL min24
AWG nach UL/CUL max14

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1725666 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert30
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert13.5 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert400 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
