PHOENIX_CONTACTLeiterplattensteckverbinderPC 6/ 7-STF-10,16 1913620 PHOENIX CONTACT Leiterplattensteckverbinder

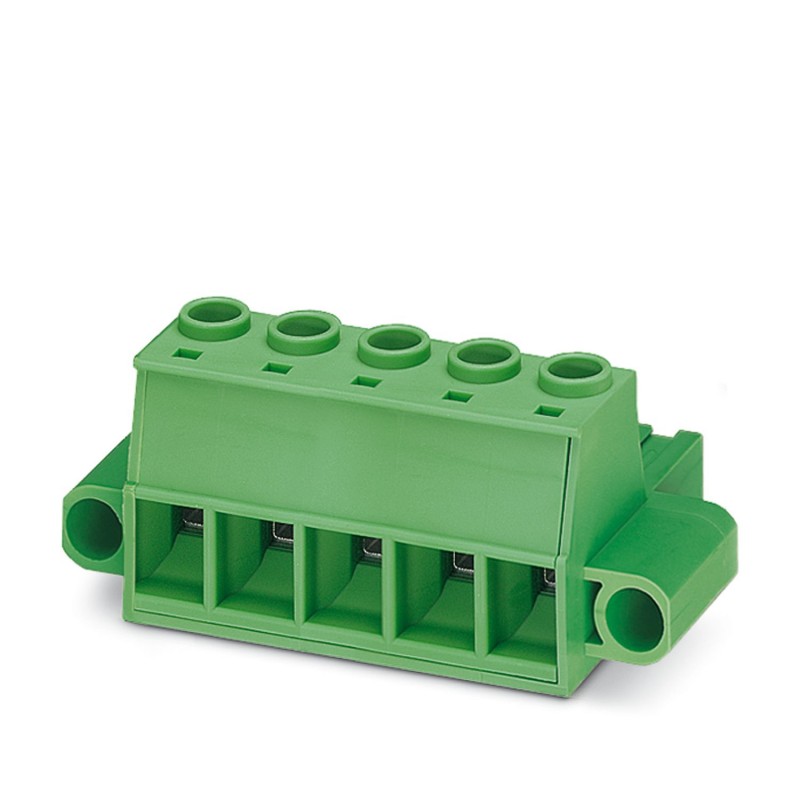

PHOENIX_CONTACT PC 6/ 7-STF-10,16 1913620 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PC 6/ 7-STF-10,16 1913620 PHOENIX CONTACT Leiterplattensteckverbinder

Artikel-Nr.: PC 6/ 7-STF-10,16

Code: 1913620

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 6 mm², Farbe: grün, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Buchse, Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Pole: 7, Anzahl der Anschlüsse: 7, Artikelfamilie: PC 6/.. -STF, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsnut, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: Boxed Packaging
Leiterplattensteckverbinder, Nennquerschnitt: 6 mm2, Farbe: grün, Nennstrom: 41 A, Nennspannung (III/2): 1000 V, Kontaktfläche: Ag, Kontaktanschlussart: Buchse, Anzahl der Potentiale: 7, Anzahl der Reihen: 1, Anzahl der Pole: 7, Anzahl der Anschlüsse: 7, Produktfamilie: PC 6/.. -STF, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsnut, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON PC 16, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: Boxed Packaging

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 487,44 €

Stückpreis: 19,4977 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1913620
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 551 (C-1-2013)
GTIN4017918179106
Gewicht pro Stück (exklusive Verpackung)61,854 g
Gewicht pro Stück (inklusive Verpackung)63,540 g
Zolltarifnummer85366990
HerkunftslandPL (Polen)

Maße

Länge [ l ]39 mm
Breite [ w ]88,88 mm
Höhe [ h ]27,55 mm
Rastermaß10,16 mm
Maß a60,96 mm

Allgemein

ArtikelfamiliePC 6/..-STF
Polzahl7
AnschlussartSchraubanschluss mit Zughülse
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)1000 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN41 A
Nennquerschnitt6 mm²
Belastungsstrom maximal41 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
LehrdornA5
Abisolierlänge12 mm
SchraubengewindeM4
Anzugsdrehmoment min1,2 Nm
Anzugsdrehmoment max1,5 Nm

Anschlussdaten

Leiterquerschnitt starr min0,75 mm²
Leiterquerschnitt starr max10 mm²
Leiterquerschnitt flexibel min.0,75 mm²
Leiterquerschnitt flexibel max.6 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:6 mm²
Leiterquerschnitt AWG min18
Leiterquerschnitt AWG max8
2 Leiter gleichen Querschnitts starr min0,75 mm²
2 Leiter gleichen Querschnitts starr max4 mm²
2 Leiter gleichen Querschnitts flexibel min0,75 mm²
2 Leiter gleichen Querschnitts flexibel max6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max4 mm²
AWG nach UL/CUL min20
AWG nach UL/CUL max8

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 1913620 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert7
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert10.16 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert10.16 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert41 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert1000 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert6 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.75 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.5 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.75 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertSilber
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
