PHOENIX_CONTACTLeiterplattensteckverbinderMSTB 2,5/ 4-ST-5,08-LR 1808909 PHOENIX CONTACT Leiterplattensteckverbinder

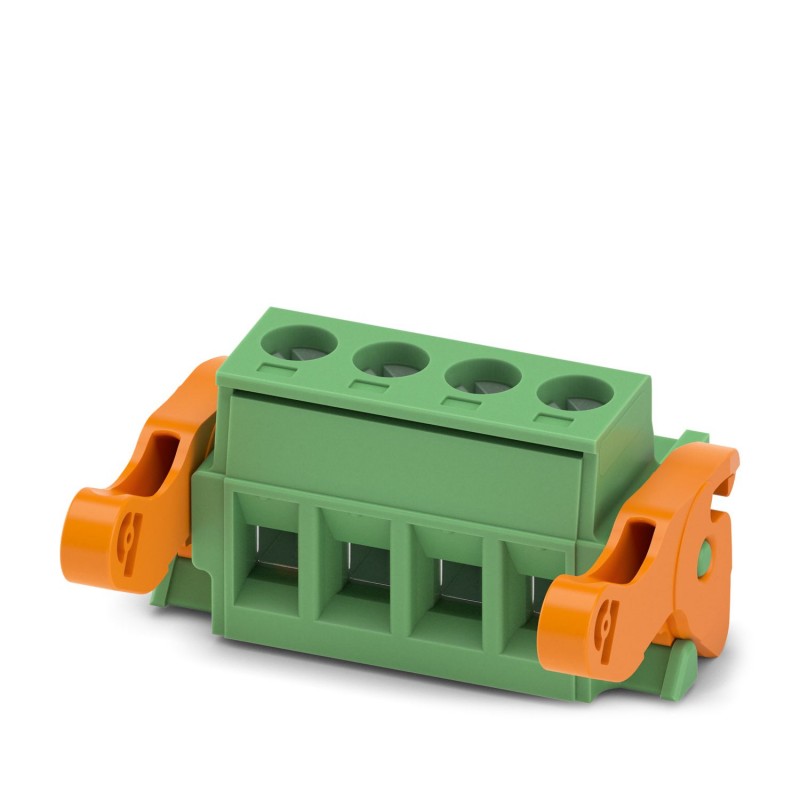

PHOENIX_CONTACT MSTB 2,5/ 4-ST-5,08-LR 1808909 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

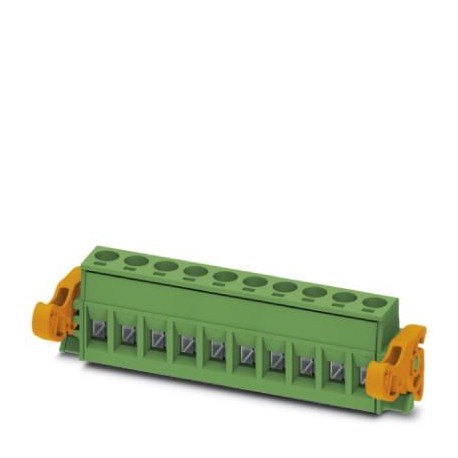

MSTB 2,5/ 4-ST-5,08-LR 1808909 PHOENIX CONTACT Leiterplattensteckverbinder

Artikel-Nr.: MSTB 2,5/ 4-ST-5,08-LR

Code: 1808909

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: MSTB 2.5/.. -ST-LR, Rastermaß: 5,08 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubspannform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON MSTB 2.5, Verriegelung: Schnappverschluss, Befestigungsart: Lock & Release Ausziehhebel, Verpackungsart: Boxed Packaging
Leiterplattenstecker, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl: 4, Anzahl der Anschlüsse: 4, Artikelfamilie: MSTB 2,5/..-ST-LR, Rastermaß: 5,08 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: Lock-and-Release-Veriegelung, Befestigungsart: Lock & Release Auswurfhebel, Verpackungsart: verpackt im Karton

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 216,69 €

Stückpreis: 4,3337 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenstecker
ProduktfamilieMSTB 2,5/..-ST-LR
ProduktlinieCOMBICON Connectors M
BauformStandard
Polzahl4
Rastermaß5,08 mm
Anzahl der Anschlüsse4
Anzahl der Reihen1
Anzahl der Potenziale4
BefestigungsflanschLock & Release Auswurfhebel
Datenpflegestand
Artikelrevision05
Elektrische Eigenschaften
Nennstrom IN12 A
Nennspannung UN320 V
Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Bemessungsspannung (III/2)320 V
Bemessungsstoßspannung (III/2)4 kV
Bemessungsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Anschlussdaten
Anschlusstechnik
BauformStandard
SteckverbindersystemCOMBICON MSTB 2,5
Nennquerschnitt2,5 mm²
KontaktartBuchse
Verriegelung
VerriegelungsartLock-and-Release-Veriegelung
BefestigungsflanschLock & Release Auswurfhebel
Leiteranschluss
AnschlussartSchraubanschluss mit Zughülse
Anschlussrichtung Leiter/Platine0 °
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 1,5 mm²
Lehrdorn a x b / Durchmesser2,8 mm x 2,0 mm / 2,4 mm
Abisolierlänge7 mm
Antriebsform SchraubenkopfLängsschlitz (L)
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Angaben zu Aderendhülsen ohne Isolierkragen
empfohlene Crimpzange1212034 CRIMPFOX 6
Angaben zu Aderendhülsen mit Isolierkragen
empfohlene Crimpzange1212034 CRIMPFOX 6
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (5 - 7 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (5 - 7 µm Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Maße
Rastermaß5,08 mm
Breite [w]29,44 mm
Höhe [h]15 mm
Länge [l]29,3 mm
Hinweise
Hinweis zum BetriebCOMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)250 V
Bemessungsstoßspannung (III/3)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)3 mm
Mindestwert der Kriechstrecke (III/3)3,2 mm
Bemessungsisolationsspannung (III/2)320 V
Bemessungsstoßspannung (III/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)3 mm
Mindestwert der Kriechstrecke (III/2)3 mm
Bemessungsisolationsspannung (II/2)630 V
Bemessungsstoßspannung (II/2)4 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)3 mm
Mindestwert der Kriechstrecke (II/2)3,2 mm
Verpackungsangaben
Verpackungsartverpackt im Karton

ETIM for 1808909 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert5.08 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5.08 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert12 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert320 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1808909-MSTB 2,5/ 4-ST-5,08-LR
132 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
