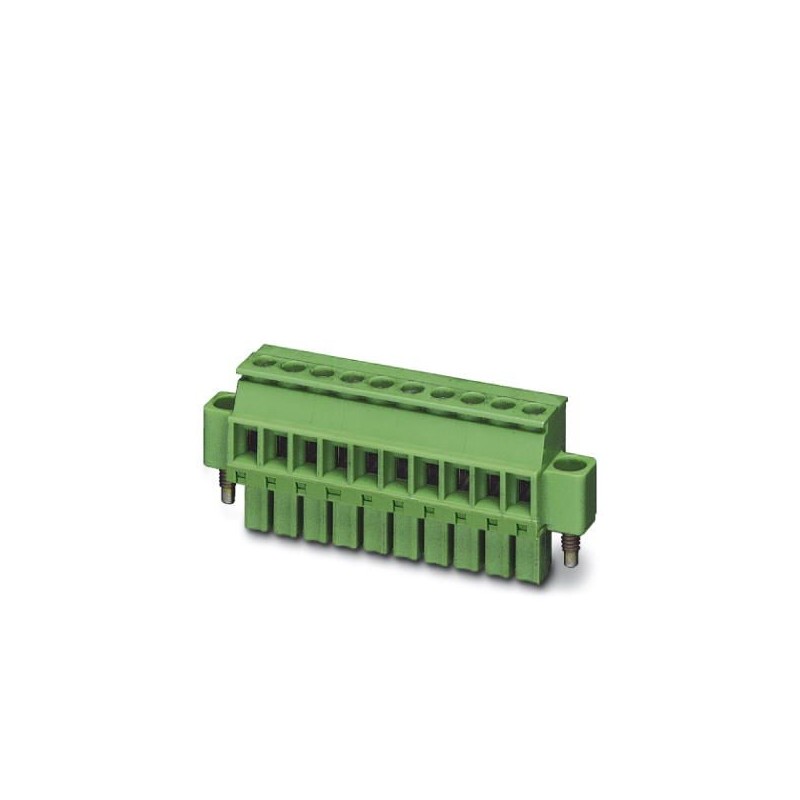

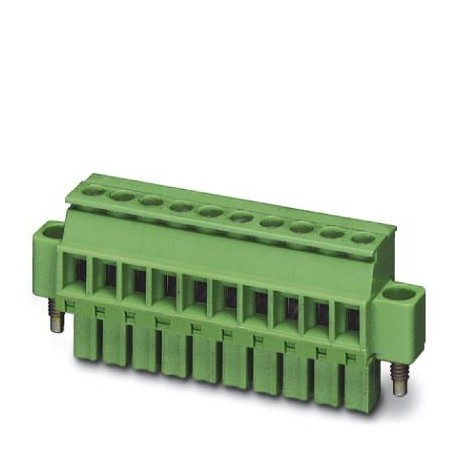

MCVW 1,5/ 9-STF-3,5 1863071 PHOENIX CONTACT Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCVW 1,5/ 9-STF-3,5 1863071 PHOENIX CONTACT Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, ..

MCVW 1,5/ 9-STF-3,5

1863071

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 9, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss, Farbe: grün, Kontaktoberfläche: Zinn

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Connection method for MCR technology - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+3,82 €
100+3,73 €
150+3,68 €
200+3,66 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Rastermaß3,50 mm
Maß a28 mm

Allgemein

ArtikelfamilieMCVW 1,5/..-STF
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)320 V
Anschluss gemäß NormEN-VDE
Nennstrom IN8 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal8 A (bei 1,5 mm² Leiterquerschnitt)
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
LehrdornA1
Abisolierlänge7 mm
Polzahl9
SchraubengewindeM2
Anzugsdrehmoment min0,22 Nm
Anzugsdrehmoment max0,25 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,5 mm²
Leiterquerschnitt AWG min28
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,08 mm²
2 Leiter gleichen Querschnitts starr max0,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,08 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,34 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²
AWG nach UL/CUL min30
AWG nach UL/CUL max14
