PHOENIX_CONTACTLeiterplattensteckverbinderMCC 1/ 5-STZF-3,81 1852396 PHOENIX CONTACT Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, P..

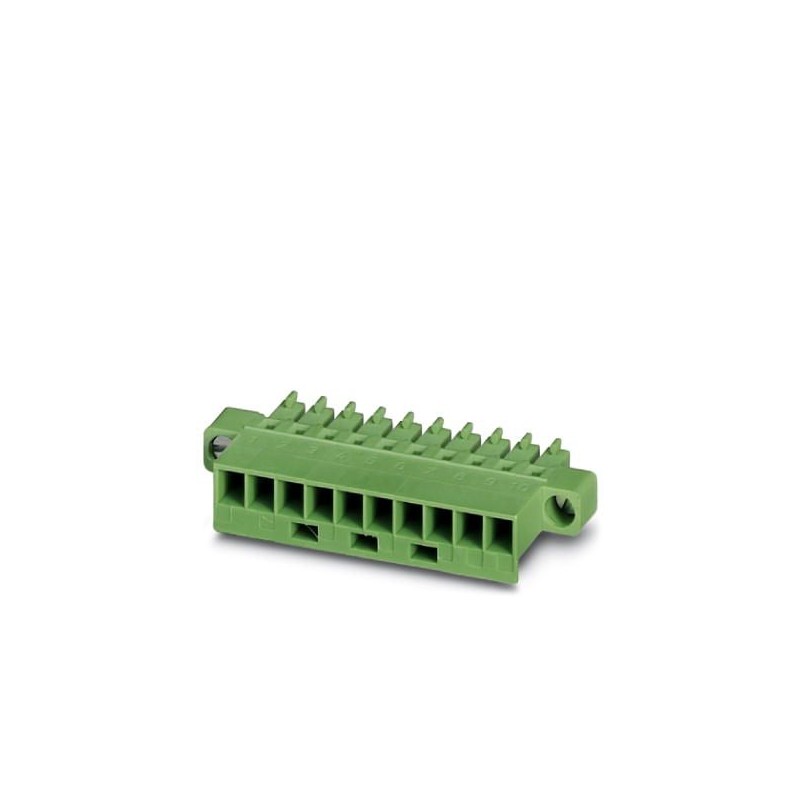

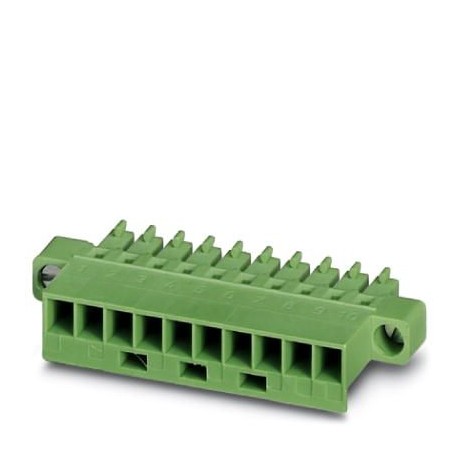

PHOENIX_CONTACT MCC 1/ 5-STZF-3,81 1852396 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCC 1/ 5-STZF-3,81 1852396 PHOENIX CONTACT Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, P..

Artikel-Nr.: MCC 1/ 5-STZF-3,81

Code: 1852396

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Steckerteil, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 5, Rastermaß: 3,81 mm, Anschlussart: Crimpanschluss, Farbe: grün, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²]: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)
Steckverbinder für Leiterplatte, Nennquerschnitt: 1 mm², Farbe: grün, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontakttyp: Buchse, Anzahl der Potentiale: 5, Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Pole: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: MCC 1/.. -STZF, Rastermaß: 3,81 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON MC 1,5, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: boxed, entsprechende gecrimpte Buchsenkontakte, mit Angaben zum Strom [A] und zum Bereich der Leiterquerschnitte [mm²]: 5A/MCC-MT 0,2-0,35 (1859988); 8A/MCC-MT 0,5-1,0 (1859991)

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 100,89 €

Stückpreis: 2,0178 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Maße

Rastermaß3,81 mm
Maß a15,24 mm

Allgemein

ArtikelfamilieMCC 1/..-STZF
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)320 V
Anschluss gemäß NormEN-VDE
Nennstrom IN8 A
Nennquerschnitt1 mm²
Belastungsstrom maximal8 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Polzahl5

Anschlussdaten

Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max18
AWG nach UL/CUL min20
AWG nach UL/CUL max18

ETIM for 1852396 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert5
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert3.81 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.81 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert8 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert160 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertCrimpanschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-1852396-MCC 1/ 5-STZF-3,81
139 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
