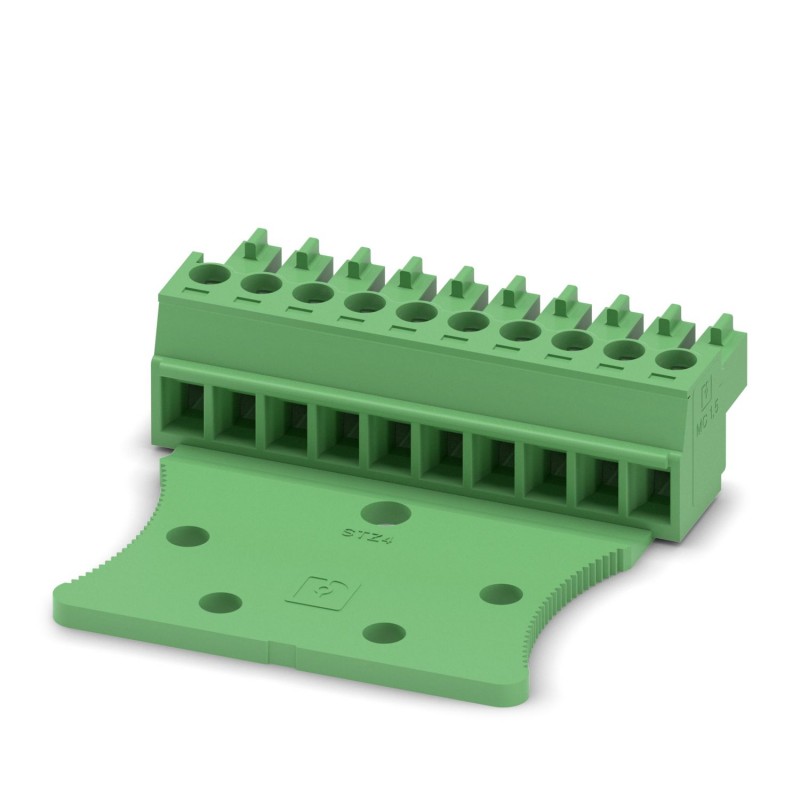

MC 1,5/10-STZ4-3,81 1767209 PHOENIX CONTACT Leiterplattensteckverbinder
MC 1,5/10-STZ4-3,81
1767209
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: grün, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 10, Anzahl der Reihen: 1, Anzahl der Pole: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: MC 1,5/.. -STZ, Rastermaß: 3,81 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubklemmform: L Längsschlitz, Anschlussrichtung Leiter/Leiterplatte: 0°, Zugentlastung: STZ4 Zugentlastung 34,7 x 25,5 mm, Stecksystem: COMBICON MC 1.5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: Boxed Packaging
Leiterplattenstecker, Nennquerschnitt: 1,5 mm2, Farbe: grün, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Kontaktoberfläche: Sn, Kontaktart: Buchse, Anzahl der Potenziale: 10, Anzahl der Reihen: 1, Polzahl: 10, Anzahl der Anschlüsse: 10, Artikelfamilie: MC 1,5/..-ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Anschlussrichtung Leiter/Platine: 0 °, Zugentlastung: STZ4 Zugentlastung 34,7 X 25,5 mm, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenstecker |
| Produktfamilie | MC 1,5/..-ST |
| Produktlinie | COMBICON Connectors S |
| Polzahl | 10 |
| Rastermaß | 3,81 mm |
| Anzahl der Anschlüsse | 10 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 10 |
| Befestigungsflansch | ohne |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Nennstrom IN | 8 A |
| Nennspannung UN | 160 V |
| Bemessungsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Bemessungsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Bemessungsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Anschlusstechnik | |
| Steckverbindersystem | COMBICON MC 1,5 |
| Nennquerschnitt | 1,5 mm² |
| Kontaktart | Buchse |
| Verriegelung | |
| Verriegelungsart | ohne |
| Befestigungsflansch | ohne |
| Leiteranschluss | |
| Anschlussart | Schraubanschluss mit Zughülse |
| Anschlussrichtung Leiter/Platine | 0 ° |
| Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 1,5 mm² |
| Leiterquerschnitt AWG | 28 ... 16 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,08 mm² ... 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,08 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,34 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,5 mm² ... 0,5 mm² |
| Lehrdorn a x b / Durchmesser | 2,4 mm x 1,5 mm / 1,6 mm |
| Abisolierlänge | 7 mm |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Anzugsdrehmoment | 0,22 Nm ... 0,25 Nm |
| Angaben zu Aderendhülsen ohne Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Angaben zu Aderendhülsen mit Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | schmelztauchverzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe (Gehäuse) | grün (6021) |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Rastermaß | 3,81 mm |
| Breite [w] | 38,89 mm |
| Höhe [h] | 11,6 mm |
| Länge [l] | 41 mm |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 160 V |
| Bemessungsstoßspannung (III/3) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/3) | 2 mm |
| Hinweis zum Anschlussquerschnitt | Bei angeschlossenem Leiter 1,5 mm² (starr). |
| Bemessungsisolationsspannung (III/2) | 160 V |
| Bemessungsstoßspannung (III/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (III/2) | 1,5 mm |
| Bemessungsisolationsspannung (II/2) | 320 V |
| Bemessungsstoßspannung (II/2) | 2,5 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 1,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 1,6 mm |
| Verpackungsart | verpackt im Karton |
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | Buchse |
| Polzahl (EF001391) | 10 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 3.81 mm |
| Rastermaß der Anschlüsse (EF006827) | 3.81 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1767209-MC 1,5/10-STZ4-3,81 | 143 Kbytes |
|
