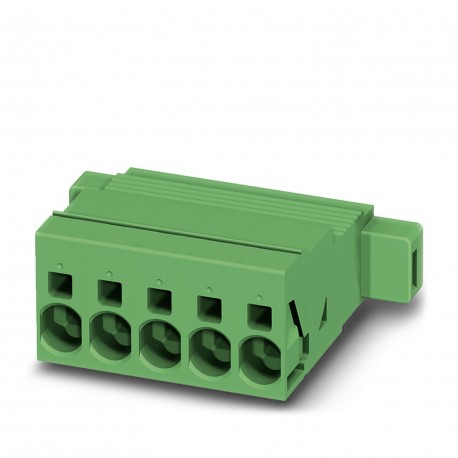

ISPC 5/11-STGF-7,62 1749298 PHOENIX CONTACT Leiterplattensteckverbinder
ISPC 5/11-STGF-7,62
1749298
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Leiterplattenstecker, Nennquerschnitt: 6 mm2, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl: 11, Anzahl der Anschlüsse: 11, Artikelfamilie: ISPC 5/..-STGF, Rastermaß: 7,62 mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - ohne Rasthaken, Stecksystem: COMBICON PC 5, Verriegelung: Schraubverriegelung, Befestigungsart: Gewindeflansch, Verpackungsart: verpackt im Karton
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Leiterplattenstecker |
| Produktfamilie | ISPC 5/..-STGF |
| Produktlinie | COMBICON Connectors L |
| Bauform | Invertiert |
| Polzahl | 11 |
| Rastermaß | 7,62 mm |
| Anzahl der Anschlüsse | 11 |
| Anzahl der Reihen | 1 |
| Anzahl der Potenziale | 11 |
| Befestigungsflansch | Gewindeflansch |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Nennstrom IN | 41 A |
| Nennspannung UN | 1000 V |
| Bemessungsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Anschlusstechnik | |
| Bauform | Invertiert |
| Steckverbindersystem | COMBICON PC 5 |
| Nennquerschnitt | 6 mm² |
| Kontaktart | Stift |
| Verriegelung | |
| Verriegelungsart | Schraubverriegelung |
| Befestigungsflansch | Gewindeflansch |
| Leiteranschluss | |
| Anschlussart | Push-in-Federanschluss |
| Anschlussrichtung Leiter/Platine | 0 ° |
| Leiterquerschnitt starr | 0,2 mm² ... 10 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 6 mm² |
| Leiterquerschnitt AWG | 24 ... 8 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 6 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Lehrdorn a x b / Durchmesser | 4,3 mm x 4,0 mm / 4,0 mm |
| Abisolierlänge | 15 mm |
| Angaben zu Aderendhülsen ohne Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| Aderendhülsen ohne Isolierkragen, nach DIN 46228-1 | Querschnitt: 0,5 mm²; Länge: 10 mm ... 15 mm |
| Querschnitt: 0,75 mm²; Länge: 10 mm ... 15 mm | |
| Querschnitt: 1 mm²; Länge: 10 mm ... 15 mm | |
| Querschnitt: 1,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 2,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 4 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 6 mm²; Länge: 12 mm ... 15 mm | |
| Angaben zu Aderendhülsen mit Isolierkragen | |
| empfohlene Crimpzange | 1212034 CRIMPFOX 6 |
| 1213144 CRIMPFOX CENTRUS 6S | |
| 1213146 CRIMPFOX CENTRUS 6H | |
| Aderendhülsen mit Isolierkragen, nach DIN 46228-4 | Querschnitt: 0,5 mm²; Länge: 10 mm ... 15 mm |
| Querschnitt: 0,75 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 1 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 1,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 2,5 mm²; Länge: 12 mm ... 15 mm | |
| Querschnitt: 4 mm²; Länge: 12 mm ... 15 mm | |
| Materialangaben - Kontakt | |
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Materialangaben - Gehäuse | |
| Farbe () | () |
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
| Maßzeichnung |  |
| Rastermaß | 7,62 mm |
| Breite [w] | 99,06 mm |
| Höhe [h] | 19,8 mm |
| Länge [l] | 40,5 mm |
| Bauhöhe | 19,8 mm |
| Hinweis zum Betrieb | COMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden. |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (in Abhängigkeit der Derating-Kurve) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 30 % ... 70 % |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Luft- und Kriechstrecken | |
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 8 mm |
| Mindestwert der Kriechstrecke (III/3) | 12,5 mm |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 8 mm |
| Mindestwert der Kriechstrecke (III/2) | 8 mm |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (II/2) | 6 kV |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 5,5 mm |
| Mindestwert der Kriechstrecke (II/2) | 5,5 mm |
| Verpackungsart | verpackt im Karton |
