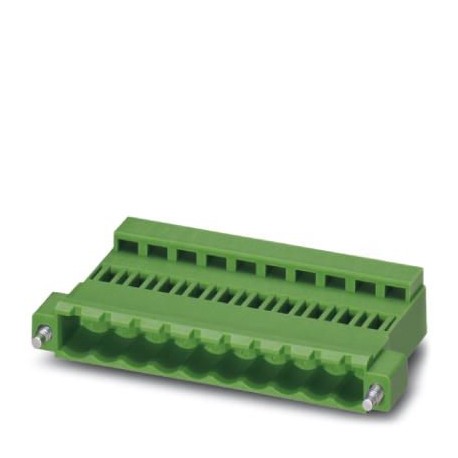

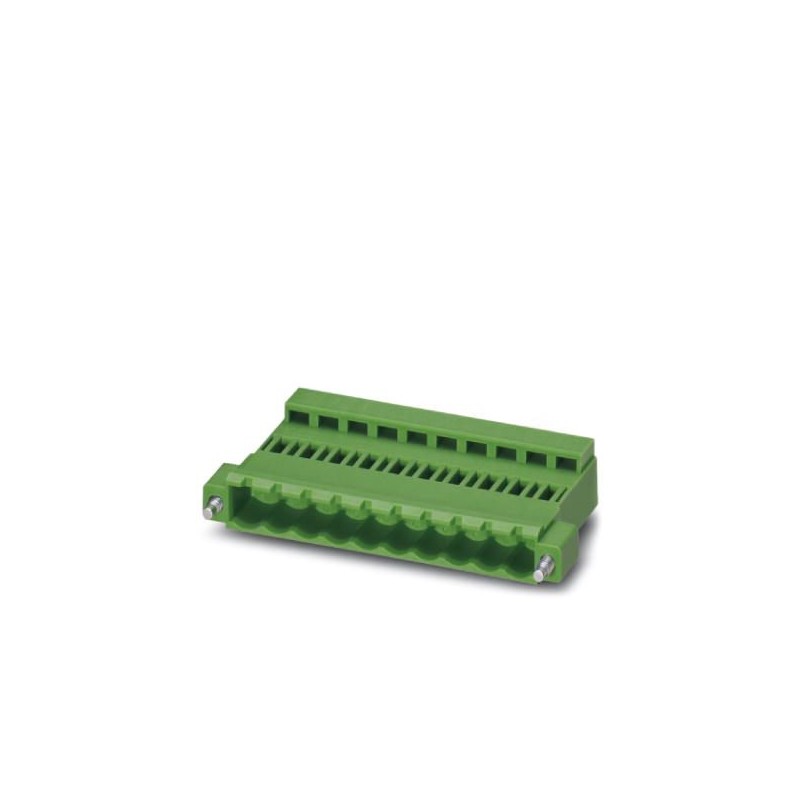

ICC 2,5/16-STZF-5,08 1823529 PHOENIX CONTACT Leiterplattensteckverbinder
ICC 2,5/16-STZF-5,08
1823529
PHOENIX_CONTACT
50
Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontakttyp: Stecker, Anzahl der Potentiale: 16, Anzahl der Reihen: 1, Anzahl der Pole: 16, Anzahl der Anschlüsse: 16, Artikelfamilie: ICC 2.5/.. -STZF, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Leiterplatte: 0°, Klemmhaken: - ohne Klemmhaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Schraube), Verpackungsart: verpackt im Karton, Entsprechende gecrimpte Steckerkontakte, mit Angaben zum Strom [A] und zum Leiterquerschnittsbereich [mm²]: 10A/ICC-MT 0,5-1,0 (3190577); 10A/ICC-MT 0,5-1,0 BA (3190603); 12A/ICC-MT 1,5-2,5 (3190580); 12A/ICC-MT 1,5-2,5 BA (3190593). BA = Kontakte auf Farbband
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1823529 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 297 (C-1-2013) |
| GTIN | 4017918048389 |
| Gewicht pro Stück (exklusive Verpackung) | 10,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 10,339 g |
| Zolltarifnummer | 85472000 |
| Herkunftsland | PL (Polen) |
Allgemein
| Artikelfamilie | ICC 2,5/..-STZF |
|---|---|
| Polzahl | 16 |
| Anschlussart | Crimpanschluss |
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 12 A |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
Anschlussdaten
| Leiterquerschnitt flexibel min. | 0,5 mm² |
|---|---|
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 14 |
| AWG nach UL/CUL min | 20 |
| AWG nach UL/CUL max | 14 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 16 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1823529-ICC 2,5/16-STZF-5,08 | 156 Kbytes |
|
