PHOENIX_CONTACTLeiterplattensteckverbinderFK-MPT 0,5/ 9-ST-3,5 1913992 PHOENIX CONTACT Leiterplattenklemme

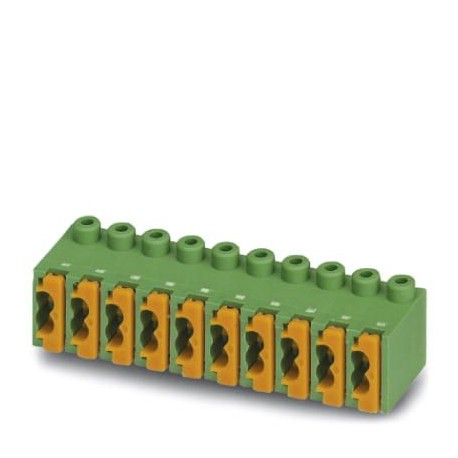

PHOENIX_CONTACT FK-MPT 0,5/ 9-ST-3,5 1913992 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FK-MPT 0,5/ 9-ST-3,5 1913992 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: FK-MPT 0,5/ 9-ST-3,5

Code: 1913992

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattenklemme
Steckverbinder für Leiterplatte, Nennquerschnitt: 0,5 mm², Farbe: grün, Nennstrom: 4 A, Nennspannung (III/2): 250 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole: 9, Anzahl der Anschlüsse: 18, Artikelfamilie: FK-MPT 0,5/.. -ST, Rastermaß: 3,5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Stecksystem: COMBICON PST 1.0, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 130,02 €

Stückpreis: 2,6005 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1913992
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 403 (C-1-2013)
GTIN4017918176907
Gewicht pro Stück (exklusive Verpackung)2,927 g
Gewicht pro Stück (inklusive Verpackung)3,400 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Maße

Länge [ l ]9,5 mm
Breite [ w ]32 mm
Höhe [ h ]8,5 mm
Rastermaß3,5 mm
Maß a28 mm

Allgemein

ArtikelfamilieFK-MPT 0,5/..-ST
Polzahl9
AnschlussartPush-in-Federanschluss
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)250 V
Bemessungsspannung (II/2)250 V
Anschluss gemäß NormEN-VDE
Nennstrom IN4 A
Nennquerschnitt0,5 mm²
Belastungsstrom maximal4 A (bei 0,5 mm² Leiterquerschnitt)
IsolierstoffPBT
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge6,5 mm

Anschlussdaten

Leiterquerschnitt starr min0,12 mm²
Leiterquerschnitt starr max0,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max20
AWG nach UL/CUL min28
AWG nach UL/CUL max20

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1913992 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert18
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert3.5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.5 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.12 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
