PHOENIX_CONTACTLeiterplattensteckverbinderFK-MC 0,5/ 2-ST-2,5 1881325 PHOENIX CONTACT Leiterplattensteckverbinder

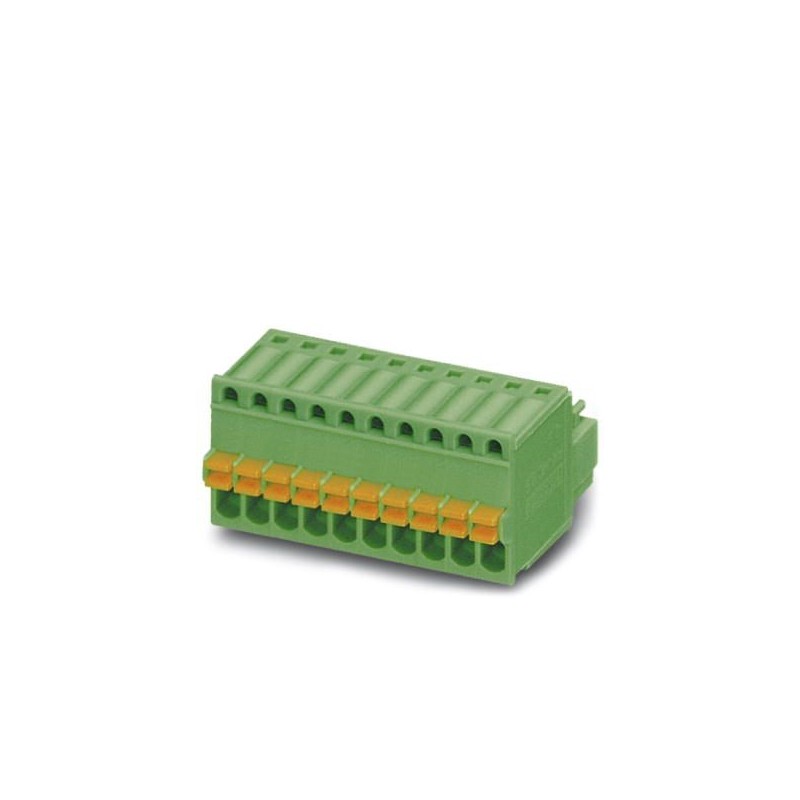

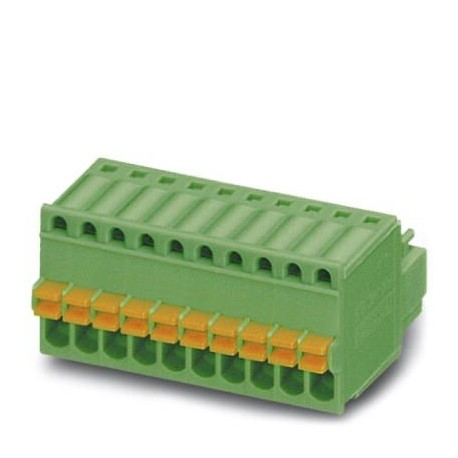

PHOENIX_CONTACT FK-MC 0,5/ 2-ST-2,5 1881325 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FK-MC 0,5/ 2-ST-2,5 1881325 PHOENIX CONTACT Leiterplattensteckverbinder

Artikel-Nr.: FK-MC 0,5/ 2-ST-2,5

Code: 1881325

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattensteckverbinder
Steckverbinder für Leiterplatte, Nennquerschnitt: 0,5 mm², Farbe: grün, Nennstrom: 4 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: FK-MC 0,5/.. -ST, Rastermaß: 2,5mm, Anschlussart: Push-in-Federanschluss, Anschlussrichtung Treiber/Leiterplatte: 0°, Stecksystem: COMBICON FK-MC 0,5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 107,54 €

Stückpreis: 2,1508 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1881325
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 168 (C-1-2013)
GTIN4017918156572
Gewicht pro Stück (exklusive Verpackung)1,260 g
Gewicht pro Stück (inklusive Verpackung)1,456 g
Zolltarifnummer85366990
HerkunftslandDE (Deutschland)

Artikeleigenschaften

KurzbezeichnungLeiterplattenstecker
StecksystemMICRO COMBICON - FK-MC 0,5
KontaktartBuchse (female)
ArtikelfamilieFK-MC 0,5/..-ST
Rastermaß2,5 mm
Polzahl2
AnschlussartPush-in-Federanschluss
Anzahl der Etagen1
Anzahl der Anschlüsse2
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom4 A
Bemessungsisolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV

Anschlussvermögen

Leiterquerschnitt starr0,14 mm² ... 0,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 0,5 mm²
Leiterquerschnitt AWG / kcmil26 ... 20
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,5 mm²
Lehrdorn a x b / Durchmesser- / 1,4 mm
Abisolierlänge8 mm

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitschmelztauchverzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Kontaktbereich (Deckschicht)Zinn (4 - 8 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Materialangaben - Betätigungselement

IsolierstoffPOM
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94HB

Maßangaben zum Produkt

Maßzeichnung
BildunterschriftSchematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center
Länge [ l ]19,05 mm
Breite [ w ]5,6 mm
Höhe [ h ]11,75 mm
Rastermaß2,5 mm
Bauhöhe (Höhe ohne Lötpin)11,75 mm
Maß a2,5 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit50
Benennung VerpackungseinheitenStück

Allgemein Produkthinweise

Art des HinweisesHinweis zum Betrieb
HinweisCOMBICON-Steckverbinder sind nach DIN EN 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C (in Abhängigkeit der Derating-Kurve)

Anschluss und Verbindungsmethode

Prüfung - Mehrmaliges Anschliessen und LösenDIN EN 60999-1 (VDE 0609-1):2000-12

Zugprüfung

Leiterquerschnitt / Leiterart / Zugkraft0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
0,5 mm² / starr / > 20 N
0,5 mm² / flexibel / > 20 N

Luft- und Kriechstrecken

PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2003-11
IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)100 V
Bemessungsisolationsspannung (III/2)160 V
Bemessungsisolationsspannung (II/2)320 V
Bemessungsstoßspannung (III/3)1,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV

Temperaturzyklen

PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Prüfstrom (minimaler Querschnitt)4 A
Prüfstrom (maximaler Querschnitt)6 A
Temperaturzyklen192

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1881325 Steckverbinder (EC002638)

MerkmalsnameVerbindungsart (EF000064)
Merkmalswertsonstige
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertBuchse
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Steckkontaktreihen (EF006935)
Merkmalswert1
MerkmalsnameRastermaß der Kontakte (EF007326)
Merkmalswert2.5 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert2.5 mm
MerkmalsnameWinkel Kontakt/Leiteranschluss (EF007546)
Merkmalswertsonstige
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert4 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert160 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.14 mm²
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbare Kabeltype (EF006816)
MerkmalswertRundkabel
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertZinn
MerkmalsnameWerkstoff des Kontaktes (EF007544)
MerkmalswertKupfer
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
MerkmalswertPolyamid (PA)
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
