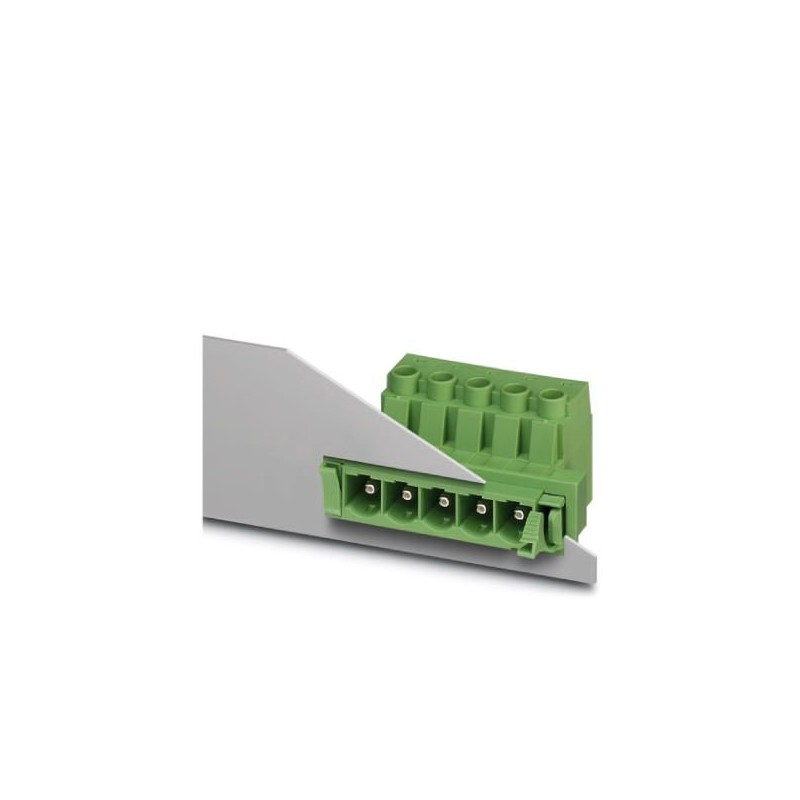

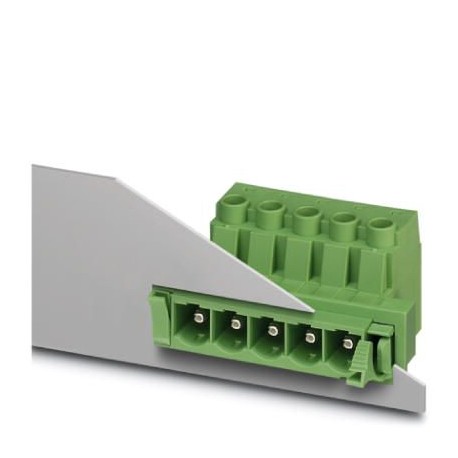

DFK-PC 16/ 2-ST-10,16 1703373 PHOENIX CONTACT Durchführungsstecker
DFK-PC 16/ 2-ST-10,16
1703373
PHOENIX_CONTACT
10
Durchführungsstecker
Wanddurchlassblock, Nennquerschnitt: 16 mm², Farbe: grün, Nennstrom: 76 A, Nennspannung (III/2): 1000 V, Kontaktfläche: silber, Kontakttyp: Stecker, Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: DFK-PC 16/.. -ST, Rastermaß: 10,16 mm, Anschlussart: Verschraubung mit Zugkapsel, Schraubklemmform: L Längsschlitz, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON PC 16, Steckflächenausrichtung: Standard, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1703373 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 582 (C-1-2013) |
| GTIN | 4017918994297 |
| Gewicht pro Stück (exklusive Verpackung) | 22,655 g |
| Gewicht pro Stück (inklusive Verpackung) | 27,410 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | PL (Polen) |
Artikeleigenschaften
| Kurzbezeichnung | Durchführungsstecker |
|---|---|
| Stecksystem | POWER COMBICON 16 |
| Kontaktart | Stift (male) |
| Artikelfamilie | DFK-PC 16/..-ST |
| Rastermaß | 10,16 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Zughülse |
| Antriebsform Schraubenkopf | Längsschlitz (L) |
| Schraubengewinde | M4 |
| Verriegelung | ohne |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 76 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsstoßspannung (III/2) | 8 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,75 mm² ... 16 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,75 mm² ... 16 mm² |
| Leiterquerschnitt AWG / kcmil | 18 ... 6 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5 mm² ... 16 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,5 mm² ... 16 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,75 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,5 mm² ... 4 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,5 mm² ... 6 mm² |
| Abisolierlänge | 12 mm |
| Anzugsdrehmoment | 1,7 Nm ... 1,8 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch versilbert |
| Metalloberfläche Klemmstelle (Deckschicht) | Silber (4 - 8 µm Ag) |
| Metalloberfläche Kontaktbereich (Deckschicht) | Silber (4 - 8 µm Ag) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 56,5 mm |
| Breite [ w ] | 39,76 mm |
| Höhe [ h ] | 30,55 mm |
| Rastermaß | 10,16 mm |
| Bauhöhe (Höhe ohne Lötpin) | 27,8 mm |
| Maß a | 10,16 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 10 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C |
Anschluss und Verbindungsmethode
| Leiteranschlussprüfung | Das abisolierte Ende des größten Leiters lässt sich vollständig und ohne übermäßige Kraft in die Öffnung der Klemmstelle einführen. |
|---|---|
| Prüfungsergebnis | Prüfung bestanden |
| Prüfung - Mehrmaliges Anschliessen und Lösen | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfung bestanden | |
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,75 mm² / starr / > 30 N |
| 0,75 mm² / flexibel / > 30 N | |
| 16 mm² / starr / > 100 N | |
| 16 mm² / flexibel / > 100 N |
Mechanische Prüfungen nach Norm
| Sichtprüfung | Prüfung bestanden DIN EN 60512-1-1:2003-01 |
|---|---|
| Maßprüfung | Prüfung bestanden DIN EN 60512-1-2:2003-01 |
| Beständigkeit von Aufschriften | Prüfung bestanden DIN EN 60068-2-70:1996-07 |
| Ergebnis | Prüfung bestanden |
| Prüfspezifikation | DIN EN 60512-13-2:2006-11 |
| Anzahl der Zyklen | 50 |
| Steckkraft je Pol ca. | 7 N |
| Ziehkraft je Pol ca. | 7 N |
| Polarisation und Kodierung | Prüfung bestanden DIN EN 60512-13-5:2006-11 |
Luft- und Kriechstrecken
| Prüfspezifikation | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Isolierstoffgruppe | I |
| Spannung | 1000 V |
| Bemessungsisolationsspannung (III/3) | 1000 V |
| Bemessungsisolationsspannung (III/2) | 1000 V |
| Bemessungsisolationsspannung (II/2) | 1000 V |
| Bemessungsstoßspannung (III/3) | 8 kV |
| Bemessungsstoßspannung (III/2) | 8 kV |
| Bemessungsstoßspannung (II/2) | 6 kV |
Temperaturzyklen
| Prüfspezifikation | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfstrom (minimaler Querschnitt) | 9 A DC |
| Prüfstrom (maximaler Querschnitt) | 76 A DC |
| Temperaturzyklen | 192 |
Mechanische Prüfungen (A)
| Steckkraft je Pol ca. | 7 N |
|---|---|
| Ziehkraft je Pol ca. | 7 N |
| Unverwechselbarkeit beim Stecken Anforderung >20 N | Prüfung bestanden |
Lebensdauerprüfungen (B)
| Prüfspezifikation | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Durchgangswiderstand R1 | 0,5 mΩ |
| Steckzyklen | 50 |
| Durchgangswiderstand R2 | 0,5 mΩ |
| Stehstoßspannung auf Meereshöhe | 9,8 kV |
| Stehwechselspannung | 4,26 kV |
| Isolationswiderstand benachbarte Pole | 4,7 TΩ |
Klimatische Prüfungen (D)
| Prüfspezifikation | DIN EN ISO 6988:1997-03 |
|---|---|
| Kältebeanspruchung | -40 °C/2 h |
| Wärmebeanspruchung | 100 °C/168 h |
| Korrosionsbeanspruchung | 0,2 dm3SO2auf 300 dm3/40 °C/1 Zyklus |
| Stehstoßspannung auf Meereshöhe | 9,8 kV |
| Stehwechselspannung | 4,26 kV |
Umwelt- und Lebensdauerprüfungen (E)
| Prüfspezifikation | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Ergebnis Schutzgrad IP-Code | Fingerberührsicherheit mit IP20 Prüffinger |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
| Merkmal | Wert |
|---|---|
| Verbindungsart (EF000064) | sonstige |
| Kontaktausführung (EF001587) | sonstige |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 10.16 mm |
| Rastermaß der Anschlüsse (EF006827) | 10.16 mm |
| Winkel Kontakt/Leiteranschluss (EF007546) | sonstige |
| Bemessungsstrom In (EF008250) | 76 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Bemessungsstoßspannung (EF002993) | 6 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.75 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Anschließbare Kabeltype (EF006816) | Rundkabel |
| Werkstoff der Kontaktbeschichtung (EF004020) | Silber |
| Werkstoff des Kontaktes (EF007544) | Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | Polyamid (PA) |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
