PHOENIX_CONTACTLeiterplattensteckverbinderDFK-MSTB 2,5/ 9-G-5,08 0707303 PHOENIX CONTACT Steckerteil, Nennstrom: 12 A, Bemessungsspannung (III/2): 320..

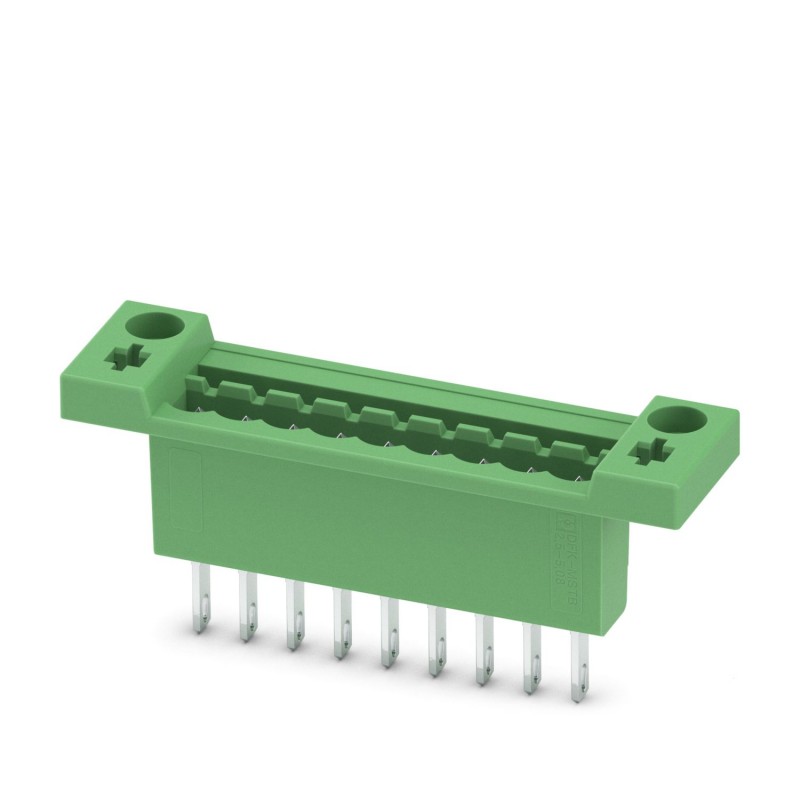

PHOENIX_CONTACT DFK-MSTB 2,5/ 9-G-5,08 0707303 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFK-MSTB 2,5/ 9-G-5,08 0707303 PHOENIX CONTACT Steckerteil, Nennstrom: 12 A, Bemessungsspannung (III/2): 320..

Artikel-Nr.: DFK-MSTB 2,5/ 9-G-5,08

Code: 0707303

Hersteller: PHOENIX_CONTACT

Beschreibung:

Steckerteil, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Polzahl: 9, Rastermaß: 5,08 mm, Anschlussart: Löt-/Flachsteckanschluss, Farbe: grün, Kontaktoberfläche: Zinn, Montage: Direktmontage, Das Zubehörteil Art.-Nr. 5030172 ist nur in Verbindung mit MSTB 2,5/...ST-5,08 und MSTBT 2,5/...ST-5,08 verwendbar.
Wanddurchgangsgehäuse, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: DFK-MSTB 2.5/.. -G, Rastermaß: 5,08 mm, Anschlussart: Löt-/Flachsteckverbindung, Montage: Direktmontage, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 9,3 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2.5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: Verpackt im Karton, das Zubehör mit dem 5030172 Code ist nur in Verbindung mit MSTB 2.5/... ST-5.08 und MSTBT 2.5/... ST-5.08.
Durchgangsgehäuse, Nennquerschnitt: 2,5 mm2, Farbe: grün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Sn, Kontaktanschlussart: Stecker, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole: 9, Anzahl der Anschlüsse: 9, Artikelfamilie: DFK-MSTB 2,5/.... ST-5.08 und MSTBT 2.5/... ST-5.08..

Kategorien:

  • Steckverbinder > Leiterplattensteckverbinder
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 297,61 €

Stückpreis: 5,9522 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Maße

Rastermaß 5,08 mm
Maß a 40,64 mm

Allgemein

Artikelfamilie DFK-MSTB 2,5/..-G
Isolierstoffgruppe I
Bemessungsstoßspannung (III/3) 4 kV
Bemessungsstoßspannung (III/2) 4 kV
Bemessungsstoßspannung (II/2) 4 kV
Bemessungsspannung (III/3) 320 V
Bemessungsspannung (III/2) 320 V
Bemessungsspannung (II/2) 630 V
Anschluss gemäß Norm EN-VDE
Nennstrom IN 12 A
Nennquerschnitt 2,5 mm²
Belastungsstrom maximal 12 A
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V2
Polzahl 9

Anschlussdaten

Leiterquerschnitt starr min 0,2 mm²
Leiterquerschnitt starr max 2,5 mm²
Leiterquerschnitt flexibel min. 0,2 mm²
Leiterquerschnitt flexibel max. 2,5 mm²
Leiterquerschnitt AWG min 24
Leiterquerschnitt AWG max 12

DATASHEET - PDF

Titel
Größe
Typ
PHOENIX CONTACT-0707303-DFK-MSTB 2,5/ 9-G-5,08
138 Kbytes
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE
27 Mbytes
