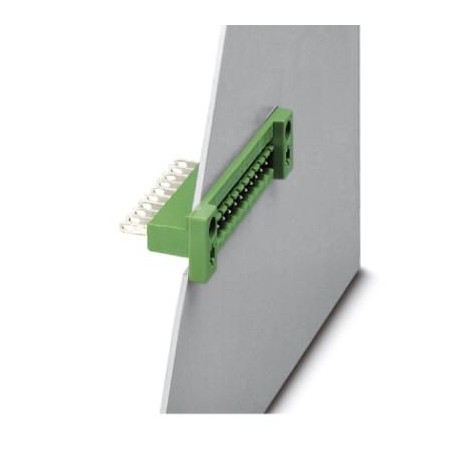

DFK-MSTB 2,5/14-G 0707219 PHOENIX CONTACT Durchführungsgrundleiste
DFK-MSTB 2,5/14-G
0707219
PHOENIX_CONTACT
50
Durchführungsgrundleiste
Reihenklemmen > Durchführungsklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 0707219 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 352 (C-1-2013) |
| GTIN | 4017918003982 |
| Gewicht pro Stück (exklusive Verpackung) | 12,847 g |
| Gewicht pro Stück (inklusive Verpackung) | 13,960 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 17,5 mm |
|---|---|
| Breite [ w ] | 90 mm |
| Höhe [ h ] | 29,5 mm |
| Rastermaß | 5 mm |
| Maß a | 65 mm |
| Abmessung Flachsteckanschluss | 2,8 x 0,8 mm |
Allgemein
| Artikelfamilie | DFK-MSTB 2,5/..-G |
|---|---|
| Polzahl | 14 |
| Anschlussart | Löt-/Flachsteckanschluss |
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 320 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Nennquerschnitt | 2,5 mm² |
| Belastungsstrom maximal | 12 A |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V2 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Strom maximal Flachsteckanschluss | |
| Abmessung Flachsteckanschluss | 2,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.0 272607xx eCl@ss 4.1 27260701 eCl@ss 5.0 27260701 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27440402 eCl@ss 9.0 27440402
UNSPSC 6.01 30211810 UNSPSC 7.0901 39121409 UNSPSC 11 39121409 UNSPSC 12.01 39121409 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-0707219-DFK-MSTB 2,5/14-G | 135 Kbytes |
|
