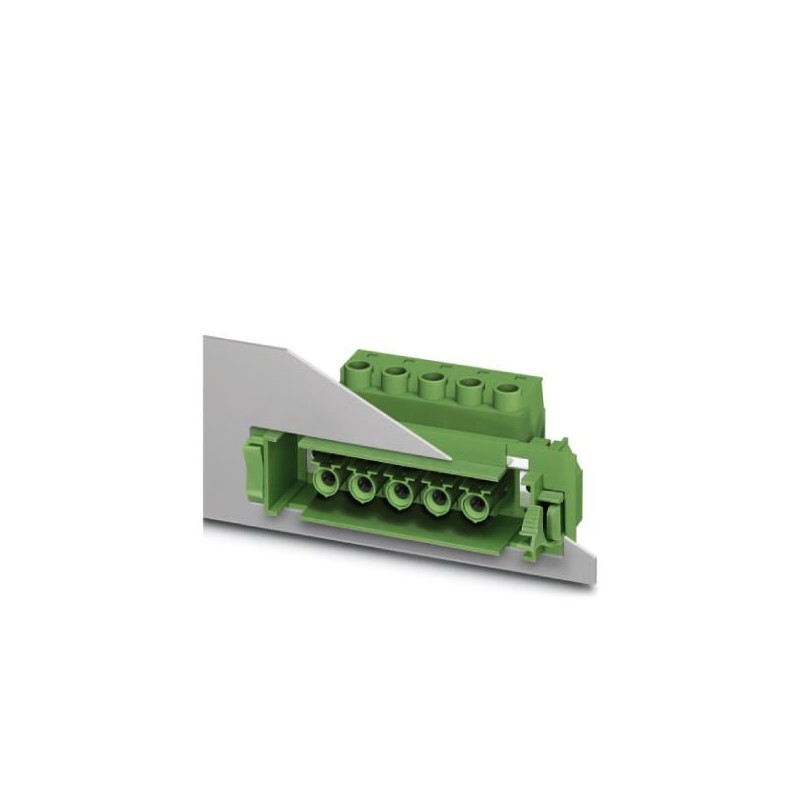

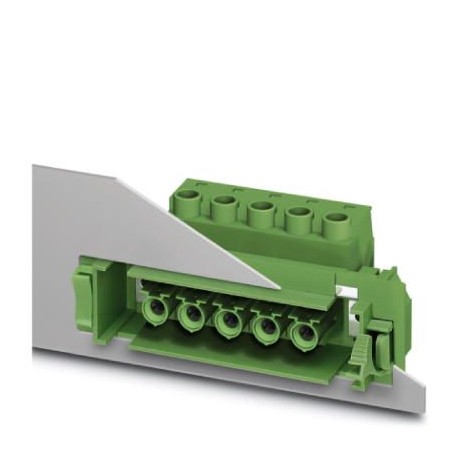

DFK-IPC 16/ 7-STF-10,16 1703823 PHOENIX CONTACT Steckerteil, Nennstrom: 76 A, Bemessungsspannung (III/2): 10.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFK-IPC 16/ 7-STF-10,16 1703823 PHOENIX CONTACT Steckerteil, Nennstrom: 76 A, Bemessungsspannung (III/2): 10..

DFK-IPC 16/ 7-STF-10,16

1703823

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

Steckerteil, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Polzahl: 7, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss, Farbe: grün, Kontaktoberfläche: Silber

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Feed-through terminal blocks for high-current applications - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$19.42
20+$18.79
30+$18.49
40+$18.30
50+$18.22
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Rastermaß10,16 mm
Maß a60,96 mm

Allgemein

ArtikelfamilieDFK-IPC 16/..-STF
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)1000 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN76 A
Nennquerschnitt16 mm²
Belastungsstrom maximal76 A
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
LehrdornA6
Abisolierlänge12 mm
Polzahl7
SchraubengewindeM4
Anzugsdrehmoment min1,7 Nm
Anzugsdrehmoment max1,8 Nm

Anschlussdaten

Leiterquerschnitt starr min0,75 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,75 mm²
Leiterquerschnitt flexibel max.16 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max16 mm² Nur in Verbindung mit CRIMPFOX 16 S
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:16 mm² Nur in Verbindung mit CRIMPFOX 16 S
Leiterquerschnitt AWG min18
Leiterquerschnitt AWG max6
2 Leiter gleichen Querschnitts starr min0,75 mm²
2 Leiter gleichen Querschnitts starr max6 mm²
2 Leiter gleichen Querschnitts flexibel min0,75 mm²
2 Leiter gleichen Querschnitts flexibel max6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max6 mm²
AWG nach UL/CUL min20
AWG nach UL/CUL max6

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1703823-DFK-IPC 16/ 7-STF-10,16 English 172 Kbytes PHOENIX CONTACT-1703823-DFK-IPC 16/ 7-STF-10,16
