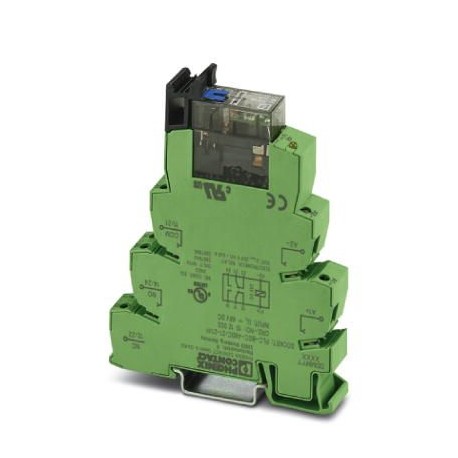

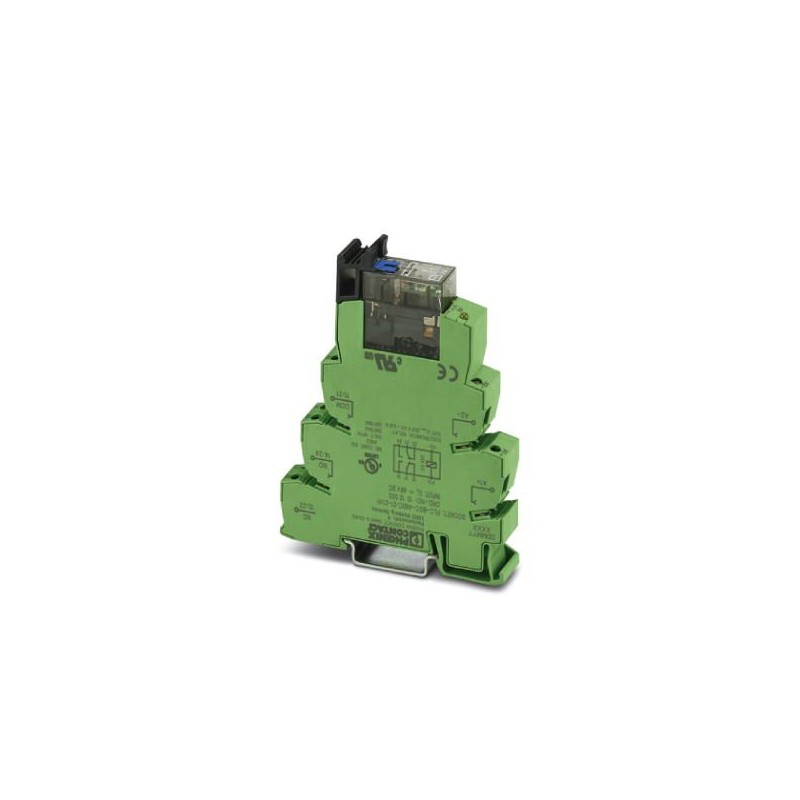

PHOENIX_CONTACT PLC-RSC- 48DC/21-21AU/MS 2910510 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RSC- 48DC/21-21AU/MS 2910510 PHOENIX CONTACT Relais-Modul

Artikel-Nr.: PLC-RSC- 48DC/21-21AU/MS

Code: 2910510

Hersteller: PHOENIX_CONTACT

Beschreibung:

Relais-Modul
PLC-INTERFACE, bestehend aus Steckdosenrelais und steckbarem Multilayer-Goldkontaktrelais mit manueller Betätigung, integrierter Status-LED und frei fließender Diode, Schraubanschluss, 2 Schaltkontakte, Gleichrichterbrücke, Eingangsspannung: 48 V DC

Kategorien:

  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Key-Kommerzielle Daten

OrderkeyZwei Millionen neun hundert zehn tausend fünf hundert zehn
Verpackungseinheit10 pc
HinweisAuf Bestellung (vom Umtausch ausgeschlossen)
GTIN4055626486642
Gewicht pro Stück (exklusive Verpackung)67.000 g
Custom tariff numberFünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert neunzig
HerkunftslandDE (Deutschland)

Hinweis

Nutzung EinschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im download-Bereich

Abmessungen

Breite14 mm
Höhe80 mm
Tiefe104 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/transport)-20 °C ... 85 °C

Spule Seite

Nominale Eingang Spannung UN48 V DC
Typischer Eingangsstrom bei UN19 mA
Typische Reaktionszeit6 ms
Typische release-Zeit10 ms
SchutzschaltungBrückengleichrichter
Betriebsspannung AnzeigeGelbe LED

Kontakt Seite

Kontakt Typ2 PDT
Der switch-Typ KontaktSingle Kontakt
Material, KontaktAgNi + Au
Maximale Schaltspannung30 V AC
36 V DC
Minimale Schaltspannung12 V (1 mA)
Min. Schaltstrom1 mA (12 V)
Maximale Einschaltstrom50 mA
Limiting continuous current50 mA

Kontakt-Seite (mit zerstörten gold-Schicht)

Hinweisfolgende Werte sind anwendbar, wenn eine gold-Schicht wird zerstört
Maximale Schaltspannung250 V AC/DC
Minimale Schaltspannung12 V (10 mA)
Limiting continuous current6 A
Maximale Einschaltstrom12 A (20 ms)
Min. Schaltstrom10 mA (12 V)
Unterbrechen Bewertung (ohmsche Last) max.192 W (DC 24 V)
62 W (48 V DC)
42 W (60 V DC)
55 W (110 V DC)
66 W (220 V DC)
2000 VA (250 V AC)
Schaltleistung1 A (24 V, DC13)
1,5 A (230 V, AC15)

Verbindungsdaten Eingabe-Seite

Der name der VerbindungSpule Seite
Verbindungs-MethodeVerschraubung
Abisolierlänge8 mm
GewindeM3
Leiterquerschnitt solid0,14 mm2 ... 2,5 mm2
Leiterquerschnitt flexibel0,14 mm2 ... 2,5 mm2
0.2 mm2 ... 2.5 mm2 ()
2x 0,5 mm2 ... 1,5 mm2)
Leiterquerschnitt AWG26 ... 14

Verbindungsdaten-Ausgabe Seite

Der name der VerbindungKontakt Seite
Verbindungs-MethodeVerschraubung
Abisolierlänge8 mm
GewindeM3
Leiterquerschnitt solid0,14 mm2 ... 2,5 mm2
Leiterquerschnitt flexibel0,14 mm2 ... 2,5 mm2
0.2 mm2 ... 2.5 mm2 ()
2x 0,5 mm2 ... 1,5 mm2)
Leiterquerschnitt AWG26 ... 14

Allgemeine

Test-Spannung relais-Wicklung/relais-Kontakt4 kVrms(50 Hz, 1 min.)
Prüfspannung PDT/PDT2,5 kVrms(50 Hz, 1 min.)
Betriebsart100% betriebsfaktor
SchutzartRT II (Relais)
IP20 (Relais-Basis)
Mechanische Lebensdauer5x 10SechsZyklen
UL, USAUL 508
UL 508 Recognized
UL, USA/KanadacUL 508
cUL 508 Erkannt
Einbaulagejeder
Montage-AnleitungIn den Zeilen mit null-Abstand

Normen und Vorschriften

BezeichnungNormen/Vorschriften
Normen/VorschriftenEN 50178
Bemessungsisolationsspannung250 V AC
Bemessungsstoßspannung6 kV
IsolierungSichere Trennung, verstärkte Isolierung
Grad der VerschmutzungZwei
ÜberspannungskategorieIII
Entflammbarkeit nach UL 94V0
UL, USAUL 508
UL 508 Recognized
UL, USA/KanadacUL 508
cUL 508 Erkannt

Environmental Product Compliance

REACh-SVHCBlei 7439-92-1
China RoHSUmweltfreundliche Nutzung Zeitraum = 50
Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers"

Artikel im set
