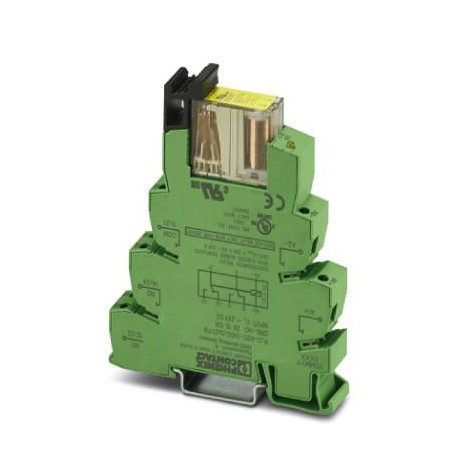

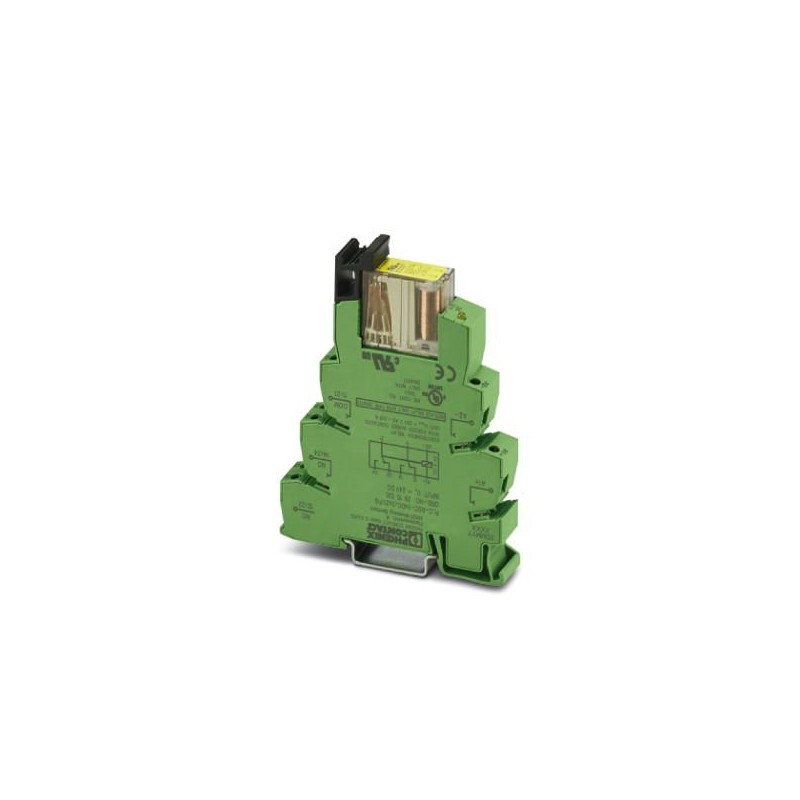

PLC-RSC- 24DC/2X21/FG 2910535 PHOENIX CONTACT Relais-Modul
PLC-RSC-24DC/2X21/FG
2910535
PHOENIX_CONTACT
Relais-Modul
SPS-INTERFACE, bestehend aus Relaisbuchse und steckbarem Sicherheitsrelais mit Zwangsleitungskontakten nach DIN EN 61810-3, Schraubanschluss, 2 Wechselrichterkontakte, mit Zwangsführung, Diode mit freier Umlaufdiode, Eingangsspannung: 24 VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert zehn tausend fünf hundert fünf und dreißig |
|---|---|
| Verpackungseinheit | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626486864 |
| Gewicht pro Stück (exklusive Verpackung) | 64.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -20 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 24 V DC |
|---|---|
| Eingangsspannung in Bezug auf UN | siehe Diagramm |
| Typischer Eingangsstrom bei UN | 30 mA |
| Typische Reaktionszeit | 10 ms |
| Typische release-Zeit | 10 ms |
| Spulenspannung | 24 V DC |
| Schutzschaltung | Dämpfungs-diode |
| Betriebsspannung Anzeige | Gelbe LED |
Kontakt Seite
| Kontakt Typ | 2 wechsler, zwangsweise betätigt |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi |
| Kraft-geführte Kontakte gemäß EN 50205 | Typ B |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 5 V (10 mA) |
| Min. Schaltstrom | 10 mA (5 V) |
| Maximale Einschaltstrom | 6 A |
| Limiting continuous current | 6 A |
| Unterbrechen Bewertung (ohmsche Last) max. | 144 W (24 V DC) |
| 288 W (48 V DC) | |
| 88 W (110 V DC) | |
| 110 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Schaltleistung min. | 150 mW |
| Schaltleistung | 3 A (24 V, DC13) |
| 3 A (230 V, AC15) |
Verbindungsdaten Eingabe-Seite
| Der name der Verbindung | Spule Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Gewinde | M3 |
| Leiterquerschnitt solid | 0,14 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 2,5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Verbindungsdaten-Ausgabe Seite
| Der name der Verbindung | Kontakt Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Gewinde | M3 |
| Leiterquerschnitt solid | 0,14 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 2,5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemeine
| Test-Spannung relais-Wicklung/relais-Kontakt | 4 kVrms(50 Hz, 1 min.) |
|---|---|
| Prüfspannung PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Betriebsart | 100% betriebsfaktor |
| Schutzart | IP20 (Relais-Basis) |
| RT II (Relais) | |
| Mechanische Lebensdauer | ca. 10SiebenZyklen |
| UL, USA | UL 508 |
| UL 508 Recognized | |
| UL, USA/Kanada | cUL 508 |
| cUL 508 Erkannt | |
| Einbaulage | jeder |
| Montage-Anleitung | In den Zeilen mit null-Abstand |
| B10d | 600000 Zyklen (AC1; 250 V / 6 A; 1 NEIN) |
| 900000 Zyklen (AC1; 250 V / 3 A; 1 NEIN) | |
| 1800000 Zyklen (AC1; 250 V / 1,5 A; 1 NEIN) | |
| 180000 Zyklen (AC15; 250 V / 3 A; 1 NEIN) | |
| 560000 Zyklen (AC15; 250 V / 2 A; 1 NEIN) | |
| 4600000 Zyklen (AC15; 250 V / 0,75 A; 1 NEIN) | |
| 360000 Zyklen (DC13; 24 V / 3 A; 1 NEIN) | |
| 740000 Zyklen (DC13; 24V / 1,5 A; 1 NEIN) | |
| 4200000 Zyklen (DC13; 24 V / 0,75 A; 1 NEIN) |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Artikel im set
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 20.2 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Ja |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.03 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 104 mm |
