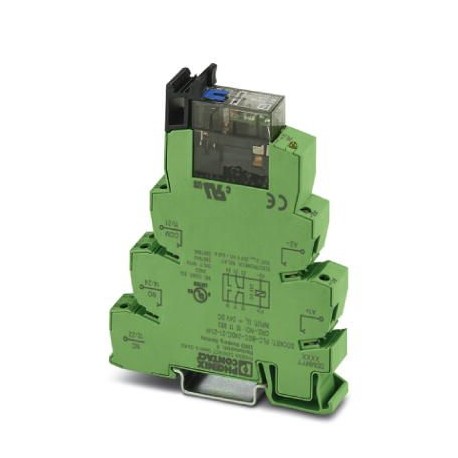

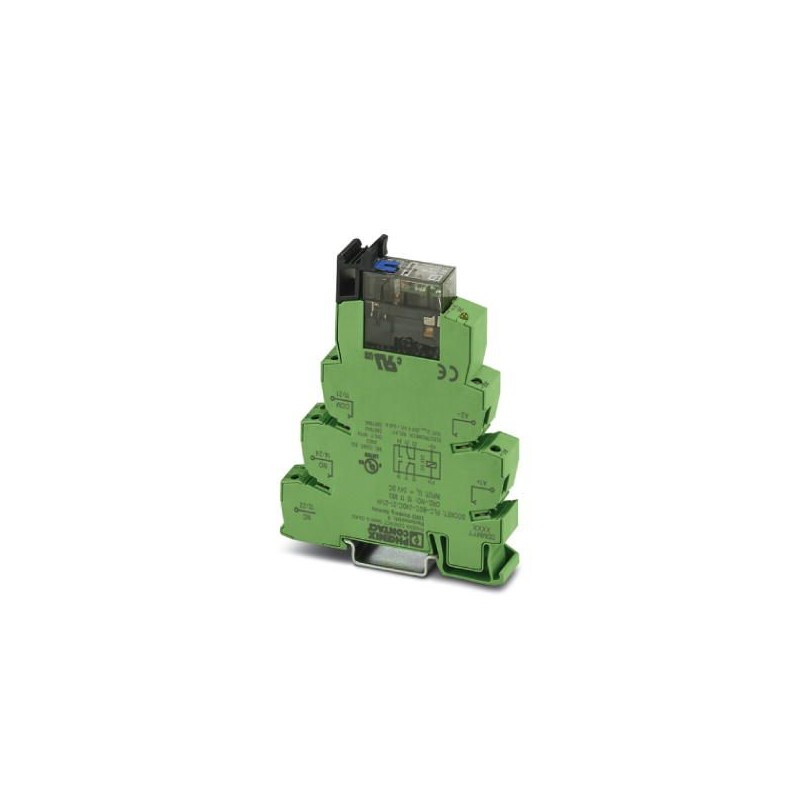

PLC-RSC- 24DC/21-21AU/MS 2910507 PHOENIX CONTACT Relais-Modul
PLC-RSC-24DC/21-21AU/MS
2910507
PHOENIX_CONTACT
Relais-Modul
PLC-INTERFACE, bestehend aus Steckdosenrelais und steckbarem mehrlagigem Goldkontaktrelais mit Handbedienung, integrierter Status-LED und Freilaufdiode, Schraubanschluss, 2 Schaltkontakte, Freilaufdiode, Eingangsspannung: 24 VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert zehn tausend fünf hundert sieben |
|---|---|
| Verpackungseinheit | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626486628 |
| Gewicht pro Stück (exklusive Verpackung) | 67.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -20 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 24 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 18 mA |
| Typische Reaktionszeit | 10 ms |
| Typische release-Zeit | 10 ms |
| Spulenspannung | 24 V DC |
| Schutzschaltung | Free-wheeling diode diode Dämpfung |
| Betriebsspannung Anzeige | Gelbe LED |
Kontakt Seite
| Kontakt Typ | 2 PDT |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi + Au |
| Maximale Schaltspannung | 30 V AC |
| 36 V DC | |
| Minimale Schaltspannung | 12 V (1 mA) |
| Min. Schaltstrom | 1 mA (12 V) |
| Maximale Einschaltstrom | 50 mA |
| Limiting continuous current | 50 mA |
Kontakt-Seite (mit zerstörten gold-Schicht)
| Hinweis | folgende Werte sind anwendbar, wenn eine gold-Schicht wird zerstört |
|---|---|
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 12 V |
| Limiting continuous current | 6 A |
| Maximale Einschaltstrom | 12 A (20 ms) |
| Min. Schaltstrom | 10 mA |
| Unterbrechen Bewertung (ohmsche Last) max. | 192 W (DC 24 V) |
| 62 W (48 V DC) | |
| 42 W (60 V DC) | |
| 55 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2000 VA (250 V AC) | |
| Schaltleistung | 1 A (24 V, DC13) |
| 1,5 A (230 V, AC15) |
Verbindungsdaten Eingabe-Seite
| Der name der Verbindung | Spule Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Gewinde | M3 |
| Leiterquerschnitt solid | 0,14 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 2,5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Verbindungsdaten-Ausgabe Seite
| Der name der Verbindung | Kontakt Seite |
|---|---|
| Verbindungs-Methode | Verschraubung |
| Abisolierlänge | 8 mm |
| Gewinde | M3 |
| Leiterquerschnitt solid | 0,14 mm2 ... 2,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 2,5 mm2 |
| 0.2 mm2 ... 2.5 mm2 () | |
| 2x 0,5 mm2 ... 1,5 mm2) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemeine
| Test-Spannung relais-Wicklung/relais-Kontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Prüfspannung PDT/PDT | 2.5 kV AC (50 Hz, 1 min.) |
| Betriebsart | 100% betriebsfaktor |
| Schutzart | RT II (Relais) |
| IP20 (Relais-Basis) | |
| Mechanische Lebensdauer | 5x 10SechsZyklen |
| UL, USA | UL 508 |
| UL 508 Recognized | |
| UL, USA/Kanada | cUL 508 |
| cUL 508 Erkannt | |
| Einbaulage | jeder |
| Montage-Anleitung | In den Zeilen mit null-Abstand |
Normen und Vorschriften
| Bezeichnung | Normen/Vorschriften |
|---|---|
| Normen/Vorschriften | EN 50178 |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | Grundlegende Isolierung |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Entflammbarkeit nach UL 94 | V0 |
| UL, USA | UL 508 |
| UL 508 Recognized | |
| UL, USA/Kanada | cUL 508 |
| cUL 508 Erkannt |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Artikel im set
Klassifikationen
eCl@ss 5.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 8.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend neun hundert sechzehnUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert fünfzehnUNSPSC 13.2Neun und dreißig Millionen eins hundert zwei und zwanzig tausend drei hundert vier und dreißig
