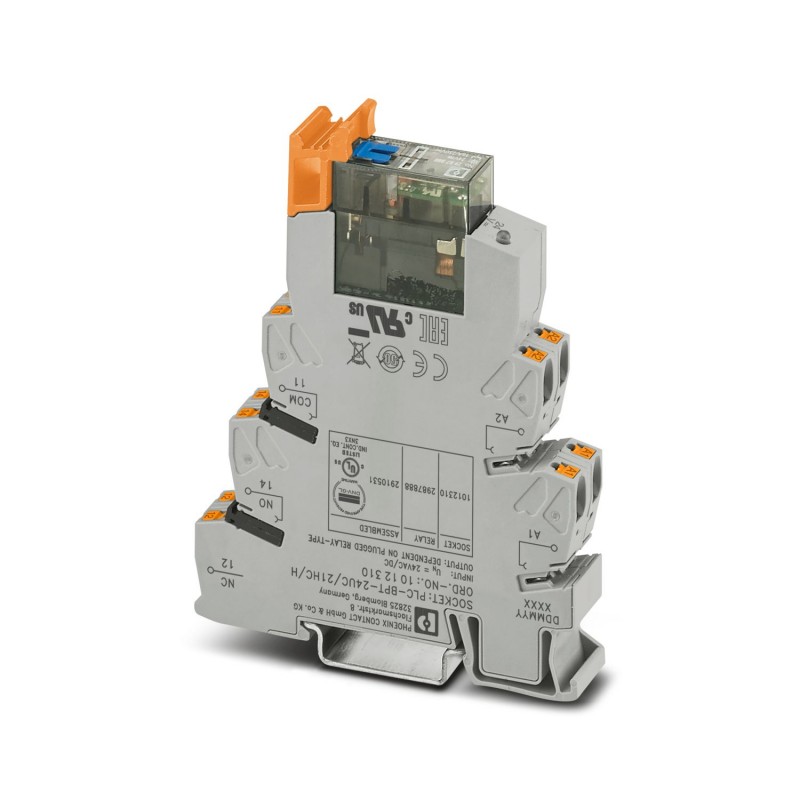

PHOENIX_CONTACT PLC-RPT-24UC/21HC/MS 2910531 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RPT- 24UC/21HC/MS 2910531 PHOENIX CONTACT Relais-Modul

Artikel-Nr.: PLC-RPT-24UC/21HC/MS

Code: 2910531

Hersteller: PHOENIX_CONTACT

Beschreibung:

Relais-Modul
SPS-INTERFACE, bestehend aus Steckdosenrelais und Relais mit steckbarem Leistungskontakt mit manueller Ansteuerung, integrierter Status-LED, Push-in-Anschluss, 1 Schalter, Gleichrichterbrücke, Eingangsspannung: 24 V AC/DC
PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 1 Wechsler, Brückengleichrichter, Eingangsspannung: 24 V AC/DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > Schnittstelle

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

Artikeleigenschaften
ProdukttypRelaismodul
ProduktfamiliePLC-INTERFACE
AnwendungHandschalter
hohe Dauerströme
Betriebsart100 % ED
Lebensdauer mechanisch5x 106Schaltspiele
Datenpflegestand
Datum letzte Datenpflege08.07.2024
Artikelrevision03
Isolationseigenschaften
IsolierungSichere Trennung, verstärkte Isolierung
ÜberspannungskategorieIII
Verschmutzungsgrad2

Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung0,44 W
Prüfspannung (Wicklung/Kontakt)4 kVeff(50 Hz, 1 min., Wicklung/Kontakt)
Bemessungsisolationsspannung250 V AC
Bemessungsstoßspannung6 kV

Eingangsdaten
Erregerseite
Eingangsnennspannung UN24 V AC/DC
Eingangsspannungsbereich20,6 V AC/DC ... 33,6 V AC/DC (20 °C)
Nennspannung (aufgestecktes elektromechanisches Relais)24 V DC
Schaltverhalten des Antriebsmonostabil
Antrieb (Polung)gepolt
Typischer Eingangsstrom bei UN18 mA
Ansprechzeit typisch3 ms ... 15 ms
Rückfallzeitbereich typisch3 ms ... 15 ms
SchutzbeschaltungBrückengleichrichter; Brückengleichrichter
BetriebsspannungsanzeigeLED gelb

Ausgangsdaten
Schalten
Kontaktausführung1 Wechsler
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal12 V (10 mA)
Grenzdauerstrom10 A
Einschaltstrom maximal24 A (20 ms)
Schaltstrom minimal10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal264 W (24 V DC)
62 W (48 V DC)
48 W (60 V DC)
52 W (110 V DC)
66 W (220 V DC)
2750 VA (250 V AC)
Schaltvermögen2 A (24 V, DC13)
3 A (230 V, AC15)

Anschlussdaten
AnschlussartPush-in-Anschluss
Abisolierlänge10 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse)
2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt AWG26 ... 14

Maße
Breite14 mm
Höhe80 mm
Tiefe104 mm

Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0 (Gehäuse)

Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Relais)RT II (Relais)
Schutzart (Relaissockel)IP20 (Relaissockel)
Schutzart (Einbauort)≥ IP54 (Einbauort)
Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 85 °C
Höhenlage≤ 2000 m

Zulassungen
CE
ZertifikatCE-konform
UKCA
ZertifikatUKCA-konform
UL, USA
KennzeichnungUL 508
UL 508 Recognized
UL, USA / Kanada
KennzeichnungUL 508
UL 508 Recognized
Schiffbau-Zulassung
ZertifikatTAE0000196
Schadgastest
KennzeichnungISA-S71.04. G3 Harsh Group
EN 60068-2-60
DNV GL-Daten
TemperatureD
HumidityA
VibrationB/C
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board

EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
Niederspannungs-RichtlinieKonformität zur NS-Richtlinie

Normen und Bestimmungen
Normen/BestimmungenIEC 60947-5-1

Montage
MontageartTragschienenmontage
Montagehinweisanreihbar ohne Abstand
Einbaulagebeliebig

ETIM for 2910531 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert20.6 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert20.6 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert20.6 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.018 A
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameBreite (EF000008)
Merkmalswert14 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert104 mm

DATASHEET - PDF
