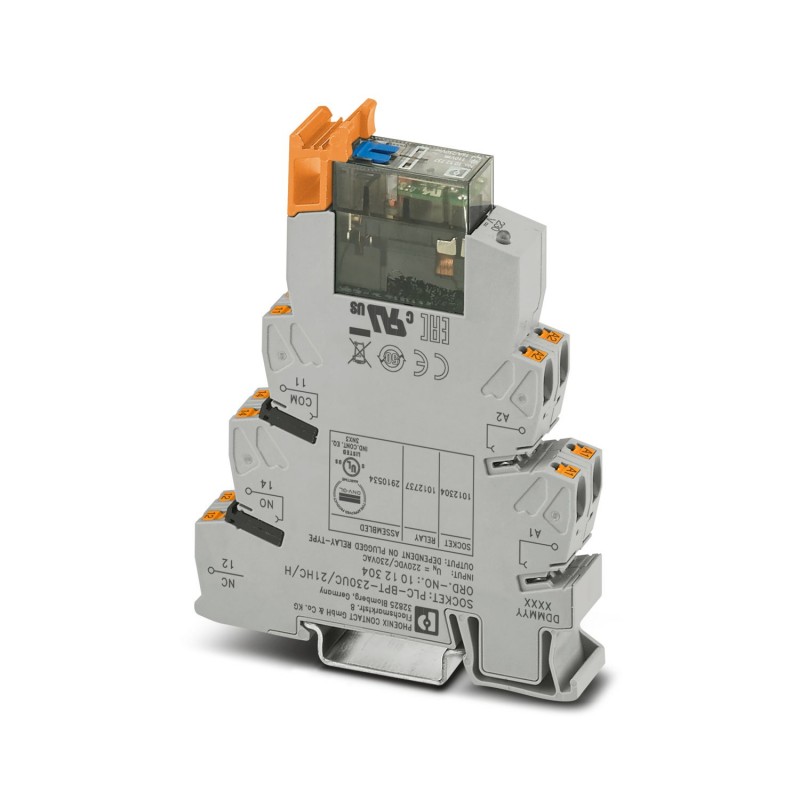

PLC-RPT-230UC/21HC/MS 2910534 PHOENIX CONTACT Relais-Modul
PLC-RPT-230UC/21HC/MS
2910534
PHOENIX_CONTACT
10
Relais-Modul
SPS-INTERFACE, bestehend aus Steckdosenrelais und Relais mit steckbarem Leistungskontakt mit manueller Ansteuerung, integrierter Status-LED, Push-in-Anschluss, 1 Schalter, Gleichrichterbrücke, Eingangsspannung: 230 VAC / 220 VDC
PLC-INTERFACE, bestehend aus Relaissockel und steckbarem Leistungskontaktrelais mit Handbetätigung, integrierter Status-LED, Push-in-Anschluss, 1 Wechsler, Brückengleichrichter, Eingangsspannung: 230 V AC / 220 V DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Relaismodul |
| Produktfamilie | PLC-INTERFACE |
| Anwendung | Handschalter |
| hohe Dauerströme | |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 5x 106Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 09.07.2024 |
| Artikelrevision | 03 |
| Isolationseigenschaften | |
| Isolierung | Sichere Trennung, verstärkte Isolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Maximale Verlustleistung bei Nennbedingung | 0,22 W |
| Prüfspannung (Wicklung/Kontakt) | 4 kVeff(50 Hz, 1 min., Wicklung/Kontakt) |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 6 kV |
| Erregerseite | |
| Eingangsnennspannung UN | 230 V AC |
| 220 V DC | |
| Eingangsspannungsbereich | 207 V AC ... 264,5 V AC (20 °C) |
| 209 V DC ... 264 V DC (20 °C) | |
| Nennspannung (aufgestecktes elektromechanisches Relais) | 110 V DC |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Typischer Eingangsstrom bei UN | 5 mA |
| Ansprechzeit typisch | 6 ms (220 V DC) |
| 3 ms ... 15 ms (230 V AC) | |
| Rückfallzeit typisch | 8 ms (220 V DC) |
| Rückfallzeitbereich typisch | 3 ms ... 15 ms (230 V AC) |
| Schutzbeschaltung | Brückengleichrichter; Brückengleichrichter |
| Betriebsspannungsanzeige | LED gelb |
| Schalten | |
| Kontaktausführung | 1 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 12 V (10 mA) |
| Grenzdauerstrom | 10 A |
| Einschaltstrom maximal | 24 A (20 ms) |
| Schaltstrom minimal | 10 mA (12 V) |
| Abschaltleistung (ohmsche Last) maximal | 264 W (24 V DC) |
| 62 W (48 V DC) | |
| 48 W (60 V DC) | |
| 52 W (110 V DC) | |
| 66 W (220 V DC) | |
| 2750 VA (250 V AC) | |
| Schaltvermögen | 2 A (24 V, DC13) |
| 3 A (230 V, AC15) | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
| Breite | 14 mm |
| Höhe | 80 mm |
| Tiefe | 104 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Umgebungsbedingungen | |
| Schutzart (Relais) | RT II (Relais) |
| Schutzart (Relaissockel) | IP20 (Relaissockel) |
| Schutzart (Einbauort) | ≥ IP54 (Einbauort) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Höhenlage | ≤ 2000 m |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| UL, USA | |
| Kennzeichnung | UL 508 |
| UL 508 Recognized | |
| UL, USA / Kanada | |
| Kennzeichnung | UL 508 |
| UL 508 Recognized | |
| Schiffbau-Zulassung | |
| Zertifikat | TAE0000196 |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| DNV GL-Daten | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Normen/Bestimmungen | IEC 60947-5-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 207 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 207 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 209 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.005 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 104 mm |
