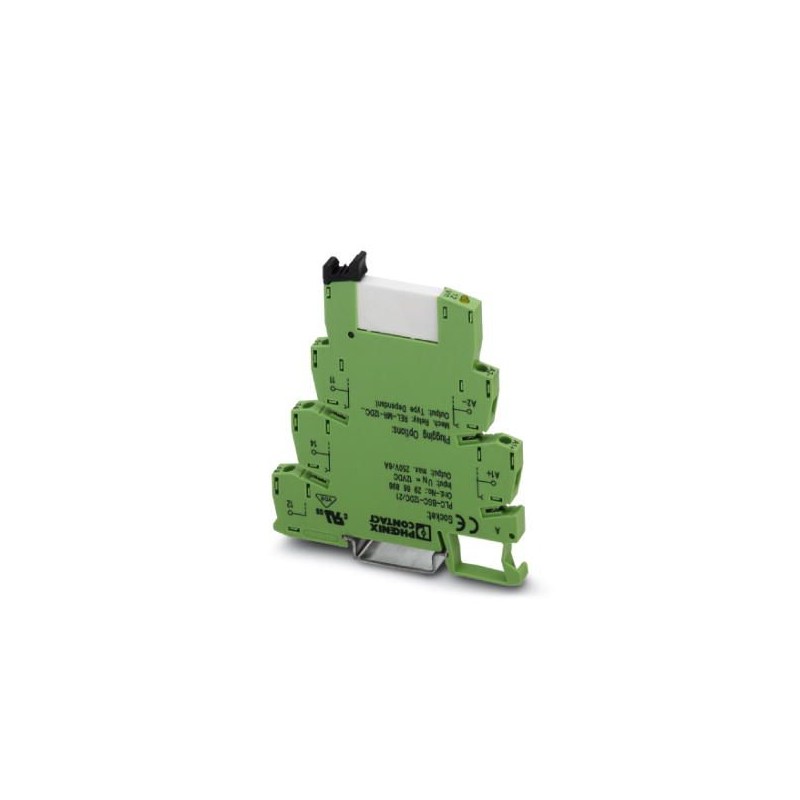

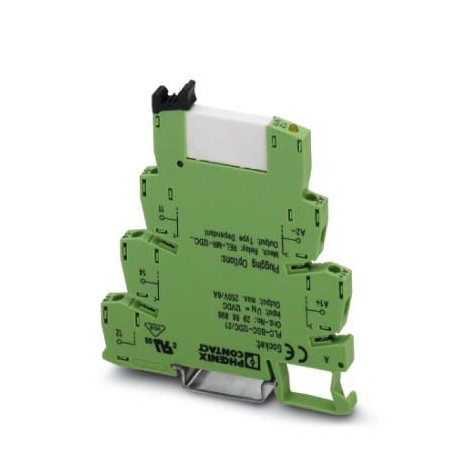

PLC-RSP- 48DC/21 2966498 PHOENIX CONTACT Relaismodul
Artikel-Nr.: PLC-RSP- 48DC/21
Code: 2966498
Hersteller: PHOENIX_CONTACT
Beschreibung:
Relaismodul
Kategorien:
- PHOENIX_CONTACT
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
- Mehr Infos
- Bewertungen
* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.
Gehen Sie zum alternativen Produkt:PLC-RPT-48DC/212900301
Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.
ZULETZT ANGESEHEN
MEHR INFOS
Kaufmännische Daten
| Bestellschlüssel | 2966498 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 322 (C-7-2013) |
| GTIN | 4017918165321 |
| Gewicht pro Stück (exklusive Verpackung) | 30,170 g |
| Gewicht pro Stück (inklusive Verpackung) | 32,010 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 48 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 9,2 mA |
| Ansprechzeit typisch | 5 ms |
| Rückfallzeit typisch | 8 ms |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,44 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 5 V (bei 100 mA) |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Einschaltstrom maximal | auf Anfrage |
| Grenzdauerstrom | 6 A |
| Abschaltleistung (ohmsche Last) maximal | 140 W (24 V DC) |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 23 W (110 V DC) | |
| 40 W (220 V DC) | |
| 1500 VA (250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,1 A (bei 220 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 230 V, AC15) |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Zugfederanschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | IP20 (Relaissockel) |
| Lebensdauer mechanisch | 2x 107 Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 30,17 g |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027371104eCl@ss 4.127371104eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
