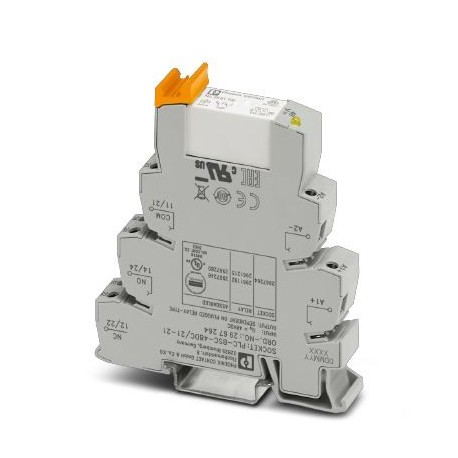

PLC-RSC- 48DC/21-21 2967248 PHOENIX CONTACT Relaismodul Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RSC- 48DC/21-21 2967248 PHOENIX CONTACT Relaismodul

PLC-RSC- 48DC/21-21

2967248

PHOENIX_CONTACT

Relaismodul

Mehr Infos


Schnittstelle

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $31.80
Stückpreis: $31.80

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos



Kaufmännische Daten

Bestellschlüssel2967248
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 374 (C-5-2017)
GTIN4017918163495
Gewicht pro Stück (exklusive Verpackung)68,150 g
Gewicht pro Stück (inklusive Verpackung)76,580 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite14 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN48 V DC
Typischer Eingangsstrom bei UN20 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungVerpolschutz Verpolschutzdiode
Freilaufdiode Freilaufdiode
Betriebsspannungsanzeigeja
Verlustleistung bei Nennbedingung0,96 W

Kontaktseite

Kontaktausführung2 Wechsler
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal5 V AC/DC (bei 10 mA)
Schaltstrom minimal10 mA (bei 5 V)
Einschaltstrom maximal15 A (300 ms)
Grenzdauerstrom6 A
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
85 W (bei 48 V DC)
60 W (bei 60 V DC)
44 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen2 A (bei 24 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
0,2 A (bei 250 V, DC13)
3 A (bei 250 V, AC15)

Anschlussdaten 1

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussKontaktseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV AC (50 Hz, 1 min.)
Prüfspannung Wechsler/Wechsler2,5 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartRT III (Relais)
IP20 (Relaissockel)
Lebensdauer mechanisch3x 107Schaltspiele
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Nettogewicht (SAP)68,15 g

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
Bemessungsstoßspannung6 kV
IsolierungSichere Trennung: Steuerseite / Kontaktseite
Verschmutzungsgrad2
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Set-Inhalt

Klassifikationen

Datasheet - PDF
