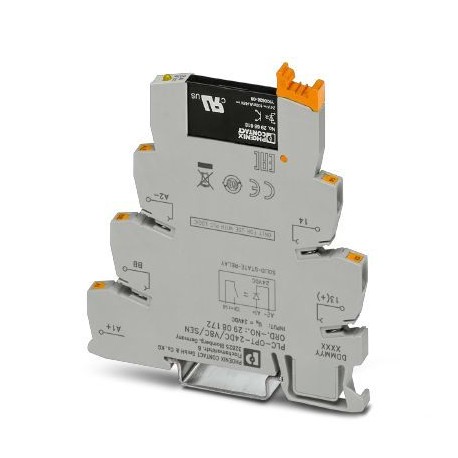

PHOENIX_CONTACT PLC-OPT-24DC/V8C/SEN 2908172 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

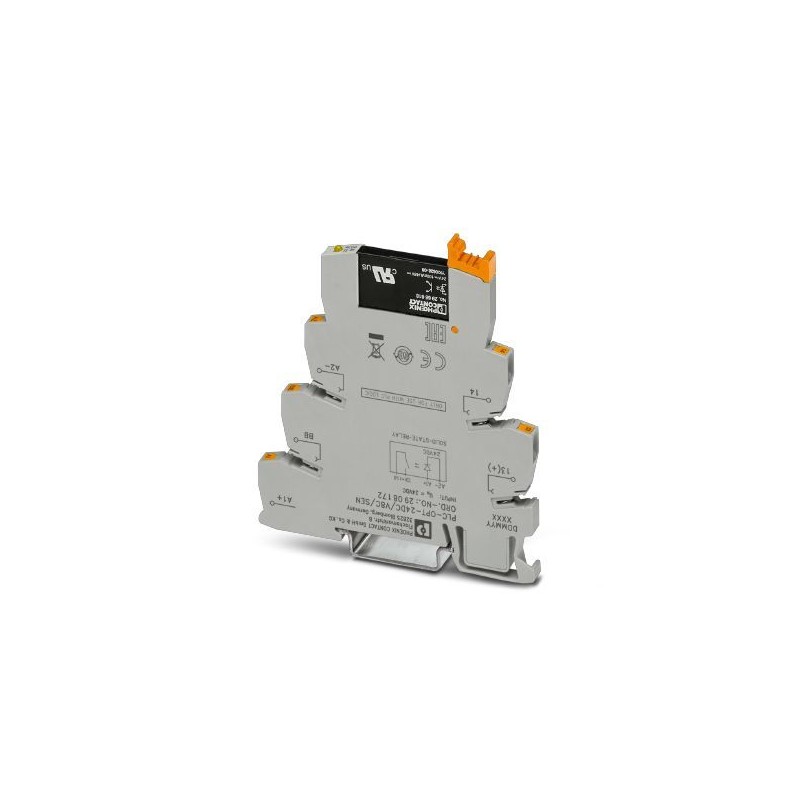

PLC-OPT-24DC/V8C/SEN 2908172 PHOENIX CONTACT Solid-State-Relaismodul

Artikel-Nr.: PLC-OPT-24DC/V8C/SEN

Code: 2908172

Hersteller: PHOENIX_CONTACT

Beschreibung:

Solid-State-Relaismodul
SPS-INTERFACE für Eingangsfunktionen in SPS-Logik, mit Push-in-Anschluss und steckbarem Miniatur-Halbleiterrelais, für Hutschienenmontage, 1 Schließer, Eingang: 24 V DC

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 276,34 €

Stückpreis: 27,634 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2908172
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
Mindestbestellmenge10 STK
GTIN4055626287331
Gewicht pro Stück (exklusive Verpackung)31,170 g
Gewicht pro Stück (inklusive Verpackung)31,170 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Eingangsspannungsbereich19,2 V DC ... 28,8 V DC
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN8,5 mA
Einschaltzeit typisch20 µs (bei UN)
Ausschaltzeit typisch300 µs (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Überspannungsschutz
Überspannungsbegrenzung> 33 V
Übertragungsfrequenz300 Hz
Verlustleistung bei Nennbedingung0,2 W

Ausgangsdaten

Ausgangsspannungsbereich5 V DC ... 30 V DC
Grenzdauerstrom3 mA
Überspannungsbegrenzung> 56 V
Spannungsabfall bei max. Grenzdauerstrom≤ 1 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
Verschmutzungsgrad2
ÜberspannungskategorieIII

Normen und Bestimmungen

BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2908172 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert19.2 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert5 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert0.003 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
