PHOENIX_CONTACTindustrielle RelaisPLC-RSC- 24UC/ 1/S/H 2982236 PHOENIX CONTACT Schalter

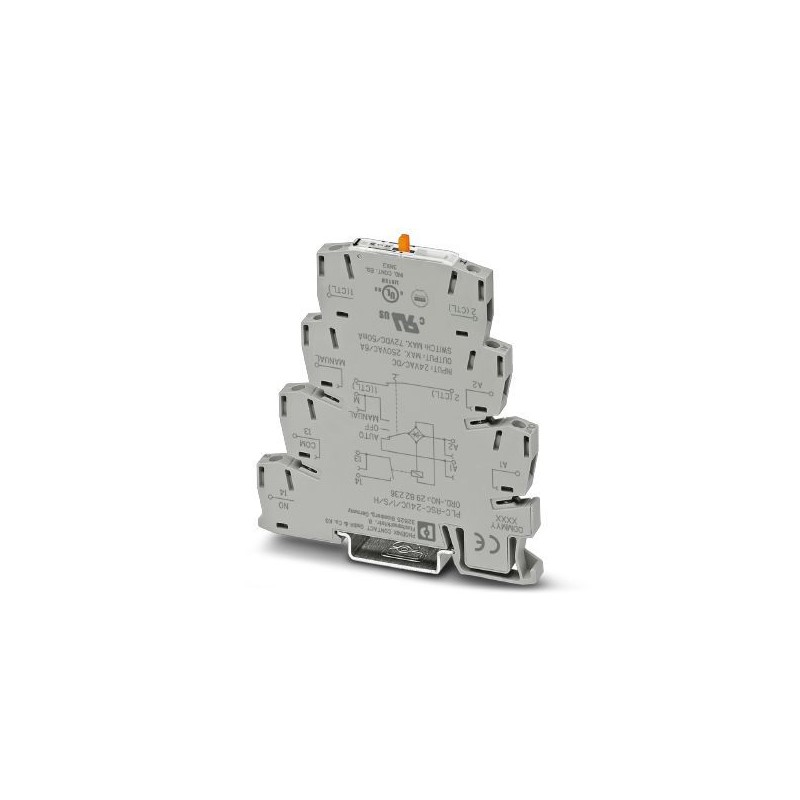

PHOENIX_CONTACT PLC-RSC-24UC/ 1/S/H 2982236 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

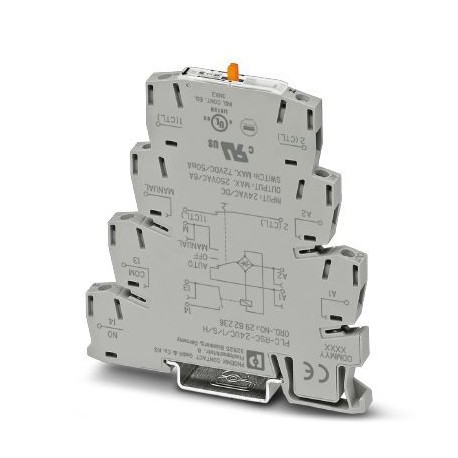

PLC-RSC- 24UC/ 1/S/H 2982236 PHOENIX CONTACT Schalter

Artikel-Nr.: PLC-RSC-24UC/ 1/S/H

Code: 2982236

Hersteller: PHOENIX_CONTACT

Beschreibung:

Schalter
SPS-INTERFACE mit Schalter (Bedienung: manuell) für "Hand-, Null- und Automatik"-Funktionen, mit Schraubanschluss und integriertem Leistungskontaktrelais, für Hutschienenmontage NS 35/7,5, 1 Schließkontakt, Eingangsspannung 24 V AC/DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 47,50 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2982236
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 404 (C-5-2017)
GTIN4046356093941
Gewicht pro Stück (exklusive Verpackung)39,000 g
Gewicht pro Stück (inklusive Verpackung)39,050 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe90 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-20 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V AC/DC
Eingangsspannungsbereich bezogen auf UNsiehe Diagramm
Typischer Eingangsstrom bei UN11 mA
Ansprechzeit typisch6 ms
Rückfallzeit typisch15 ms
SchutzbeschaltungBrückengleichrichter Brückengleichrichter
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,26 W

Kontaktseite

Kontaktausführung1 Schließer mit Schalter
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgSnO
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal5 V (bei 100 mA)
Schaltstrom minimal10 mA (bei 12 V)
Einschaltstrom maximalauf Anfrage
Grenzdauerstrom6 A
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)

Anschlussdaten 1

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussKontaktseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1,5 mm² ()
Leiterquerschnitt AWG26 ... 14

Allgemein

Betriebsart100 % ED
SchutzartIP20 (Relaissockel)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Nettogewicht (SAP)39 g

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungLuft- und Kriechstrecken zwischen den Stromkreisen
Normen/BestimmungenIEC 60664
EN 50178
Bemessungsisolationsspannung250 V AC
Bemessungsstoßspannung6 kV
Verschmutzungsgrad2
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2982236 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert19.4 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert19.4 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert19.4 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.011 A
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameBreite (EF000008)
Merkmalswert6.2 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert90 mm
