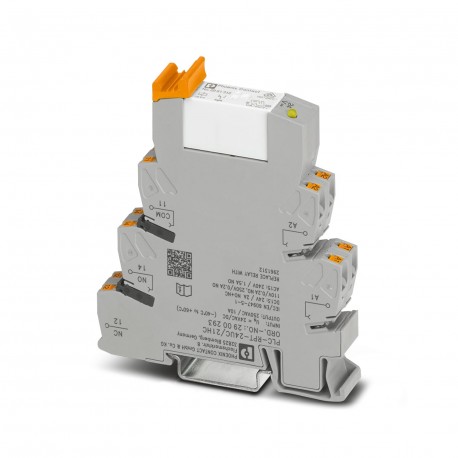

PLC-RPT- 24UC/21HC 2900293 PHOENIX CONTACT PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC..
PLC-RPT-24UC/21HC
2900293
PHOENIX_CONTACT
10
PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC-BPT.../21 HC mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Tragschiene NS 35/7,5, Grenzdauerstrom bis 10 A, 1 Wechsler, Eingangsspannung 24 V AC/DC
SPS-INTERFACE für hohe Konstantströme, bestehend aus PLC-BPT.../21 HC Basisklemme mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Schiene NS 35/7,5, Konstantstrombegrenzung bis 10 A, 1 Schaltkontakt, Eingangsspannung 24 V AC/DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Relaismodul |
| Produktfamilie | PLC-INTERFACE |
| Anwendung | hohe Dauerströme |
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Datenpflegestand | |
| Datum letzte Datenpflege | 03.07.2024 |
| Artikelrevision | 08 |
| Isolationseigenschaften | |
| Isolierung | Sichere Trennung, verstärkte Isolierung |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maximale Verlustleistung bei Nennbedingung | 0,42 W |
| Bemessungsstoßspannung | 6 kV |
| Erregerseite | |
| Eingangsnennspannung UN | 24 V AC/DC |
| Eingangsspannungsbereich | 20,6 V AC/DC ... 33,6 V AC/DC (20 °C) |
| Nennspannung (aufgestecktes elektromechanisches Relais) | 24 V DC |
| Schaltverhalten des Antriebs | monostabil |
| Antrieb (Polung) | gepolt |
| Typischer Eingangsstrom bei UN | 17,5 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Schutzbeschaltung | Brückengleichrichter; Brückengleichrichter |
| Betriebsspannungsanzeige | LED gelb |
| Schalten | |
| Kontaktausführung | 1 Wechsler |
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgNi |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 12 V (10 mA) |
| Grenzdauerstrom | 10 A |
| 6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.) | |
| Einschaltstrom maximal | 30 A (300 ms) |
| Schaltstrom minimal | 10 mA (12 V) |
| Abschaltleistung (ohmsche Last) maximal | 240 W (bei 24 V DC) |
| 58 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 2500 VA (bei 250 V AC) | |
| Abschaltleistung (ohmsche Last) maximal gebrückt | 144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.) |
| 1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 6 A (bei 24 V, AC15) | |
| 6 A (bei 120 V, AC15) | |
| 6 A (bei 250 V, AC15) | |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
| Breite | 14 mm |
| Höhe | 80 mm |
| Tiefe | 94 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| Umgebungsbedingungen | |
| Schutzart (Relais) | RT II (Relais) |
| Schutzart (Relaissockel) | IP20 (Relaissockel) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| CE | |
| Zertifikat | CE-konform |
| UKCA | |
| Zertifikat | UKCA-konform |
| Schiffbau-Zulassung | |
| Zertifikat | TAE0000196 |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| DNV GL-Daten | |
| Temperature | D |
| Humidity | A |
| Vibration | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie |
| Niederspannungs-Richtlinie | Konformität zur NS-Richtlinie |
| Normen/Bestimmungen | IEC 60947-5-1 |
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar ohne Abstand |
| Einbaulage | beliebig |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 20.6 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 20.6 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 20.6 V |
| Spannungsart zur Betätigung (EF008242) | AC/DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.0175 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
