PHOENIX_CONTACTindustrielle RelaisPLC-RPT- 24DC/21AU 2900306 PHOENIX CONTACT Relaismodul

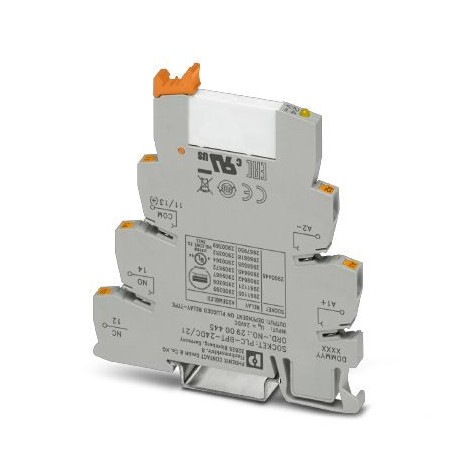

PHOENIX_CONTACT PLC-RPT-24DC/21AU 2900306 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RPT- 24DC/21AU 2900306 PHOENIX CONTACT Relaismodul

Artikel-Nr.: PLC-RPT-24DC/21AU

Code: 2900306

Hersteller: PHOENIX_CONTACT

Beschreibung:

Relaismodul
PLC-INTERFACE, bestehend aus PLC-BPT.../21 Basisklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit mehrlagigem Goldkontakt, zur Montage auf Schiene NS 35/7,5, 1 Schaltkontakt, Eingangsspannung 24 V DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 17,95 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2900306
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
KatalogseiteSeite 373 (C-5-2017)
GTIN4046356507028
Gewicht pro Stück (exklusive Verpackung)32,717 g
Gewicht pro Stück (inklusive Verpackung)35,586 g
Zolltarifnummer85364190
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Typischer Eingangsstrom bei UN9 mA
Ansprechzeit typisch5 ms
Rückfallzeit typisch8 ms
SchutzbeschaltungVerpolschutz Verpolschutzdiode
Freilaufdiode Freilaufdiode
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,22 W

Kontaktseite

Kontaktausführung1 Wechsler
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgSnO, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)

Kontaktseite (bei zerstörter Goldschicht)

Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal5 V (bei 100 mA)
Grenzdauerstrom6 A
Schaltstrom minimal10 mA (bei 12 V)
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
20 W (bei 48 V DC)
18 W (bei 60 V DC)
23 W (bei 110 V DC)
40 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,1 A (bei 220 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 230 V, AC15)

Anschlussdaten 1

Benennung AnschlussErregerseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussKontaktseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² ()
2x 0,5 mm² ... 1 mm² ()
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartRT III (Relais)
IP20 (Relaissockel)
Lebensdauer mechanisch2x 107Schaltspiele
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Nettogewicht (SAP)32,717 g

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
IEC 60664A
DIN VDE 0110
DIN EN 50178/VDE 0160 (in relevanten Teilen)
DIN EN 50178/VDE 0160
IEC 60255/DIN VDE 0435 (in relevanten Teilen)
Verschmutzungsgrad3
ÜberspannungskategorieIII
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Set-Inhalt

Klassifikationen

ETIM for 2900306 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert18.5 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertGold
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.009 A
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameBreite (EF000008)
Merkmalswert6.2 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert94 mm
