PHOENIX_CONTACTindustrielle RelaisPLC-RPT- 12DC/21HC 2900290 PHOENIX CONTACT PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC..

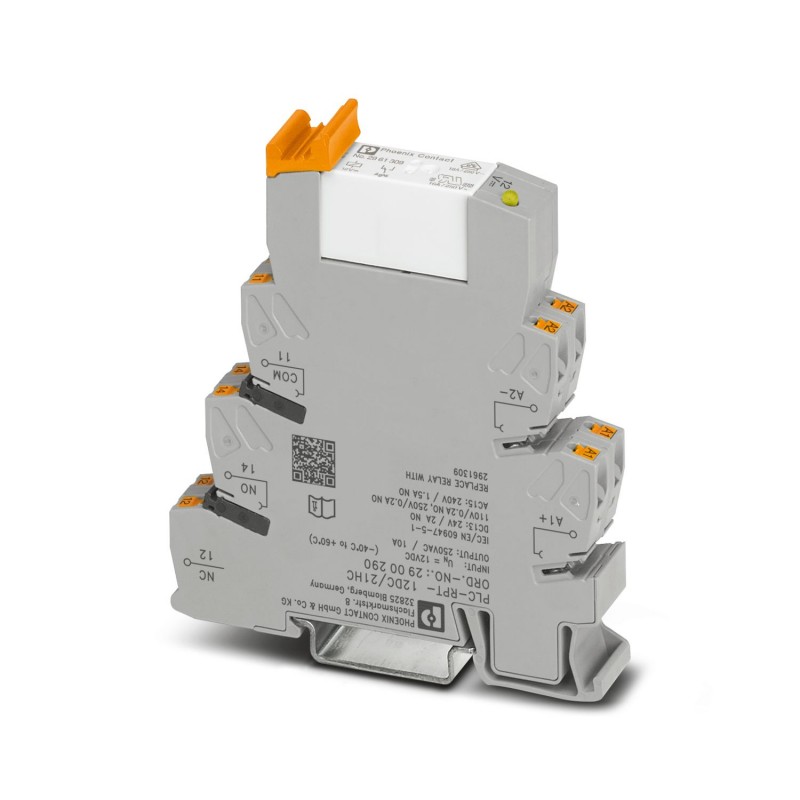

PHOENIX_CONTACT PLC-RPT-12DC/21HC 2900290 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RPT- 12DC/21HC 2900290 PHOENIX CONTACT PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC..

Artikel-Nr.: PLC-RPT-12DC/21HC

Code: 2900290

Hersteller: PHOENIX_CONTACT

Beschreibung:

PLC-INTERFACE für hohe Dauerströme, bestehend aus Grundklemme PLC-BPT.../21 HC mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Tragschiene NS 35/7,5, Grenzdauerstrom bis 10 A, 1 Wechsler, Eingangsspannung 12 V DC
SPS-INTERFACE für hohe Konstantströme, bestehend aus PLC-BPT.../21 HC Basisklemme mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Schiene NS 35/7,5, Konstantstrombegrenzung bis 10 A, 1 Schaltkontakt, Eingangsspannung 12 V DC

Kategorien:

  • Relais > Schaltrelais
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 261,16 €

Stückpreis: 26,116 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Artikeleigenschaften
ProdukttypRelaismodul
ProduktfamiliePLC-INTERFACE
Anwendunghohe Dauerströme
Betriebsart100 % ED
Lebensdauer mechanisch3x 107Schaltspiele
Datenpflegestand
Datum letzte Datenpflege03.07.2024
Artikelrevision08
Isolationseigenschaften
IsolierungSichere Trennung, verstärkte Isolierung
ÜberspannungskategorieIII
Verschmutzungsgrad3
Elektrische Eigenschaften
Maximale Verlustleistung bei Nennbedingung0,4 W
Bemessungsstoßspannung6 kV
Eingangsdaten
Erregerseite
Eingangsnennspannung UN12 V DC
Eingangsspannungsbereich10,3 V DC ... 16,8 V DC (20 °C)
Nennspannung (aufgestecktes elektromechanisches Relais)12 V DC
Schaltverhalten des Antriebsmonostabil
Antrieb (Polung)gepolt
Typischer Eingangsstrom bei UN33 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungVerpolschutz; Verpolschutzdiode
Überspannungsschutz; Freilaufdiode
BetriebsspannungsanzeigeLED gelb
Ausgangsdaten
Schalten
Kontaktausführung1 Wechsler
Art des SchaltkontaktesEinfachkontakt
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal12 V (10 mA)
Grenzdauerstrom10 A
6 A (Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
Einschaltstrom maximal30 A (300 ms)
Schaltstrom minimal10 mA (12 V)
Abschaltleistung (ohmsche Last) maximal240 W (bei 24 V DC)
58 W (bei 48 V DC)
48 W (bei 60 V DC)
50 W (bei 110 V DC)
80 W (bei 220 V DC)
2500 VA (bei 250 V AC)
Abschaltleistung (ohmsche Last) maximal gebrückt144 W (bei 24 V DC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
1500 VA (bei 250 V AC Wert gilt für die Anschlüsse 12. Werden die Anschlüsse 12 gebrückt, gilt der normale Wert.)
Schaltvermögen2 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
6 A (bei 24 V, AC15)
6 A (bei 120 V, AC15)
6 A (bei 250 V, AC15)
Anschlussdaten
AnschlussartPush-in-Anschluss
Abisolierlänge10 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse)
2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
Leiterquerschnitt AWG26 ... 14
Maße
Breite14 mm
Höhe80 mm
Tiefe94 mm
Materialangaben
Farbegrau (RAL 7042)
Brennbarkeitsklasse nach UL 94V0 (Gehäuse)
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
Schutzart (Relais)RT II (Relais)
Schutzart (Relaissockel)IP20 (Relaissockel)
Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulassungen
CE
ZertifikatCE-konform
UKCA
ZertifikatUKCA-konform
Schiffbau-Zulassung
ZertifikatTAE0000196
Schadgastest
KennzeichnungISA-S71.04. G3 Harsh Group
EN 60068-2-60
DNV GL-Daten
TemperatureD
HumidityA
VibrationB/C
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie
Niederspannungs-RichtlinieKonformität zur NS-Richtlinie
Normen und Bestimmungen
Normen/BestimmungenIEC 60947-5-1
Montage
MontageartTragschienenmontage
Montagehinweisanreihbar ohne Abstand
Einbaulagebeliebig

ETIM for 2900290 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
Merkmalswertsonstige
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert10.3 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert1
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameNennstrom (EF000001)
Merkmalswert0.033 A
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameBreite (EF000008)
Merkmalswert14 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert80 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert94 mm
