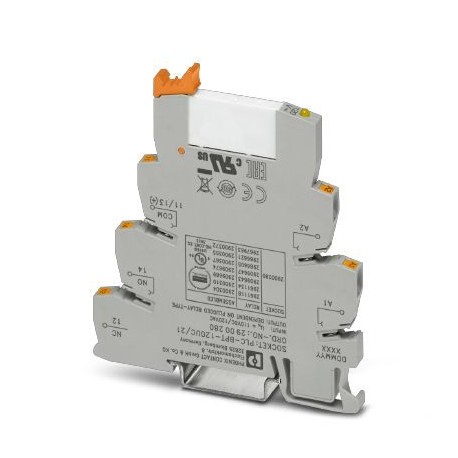

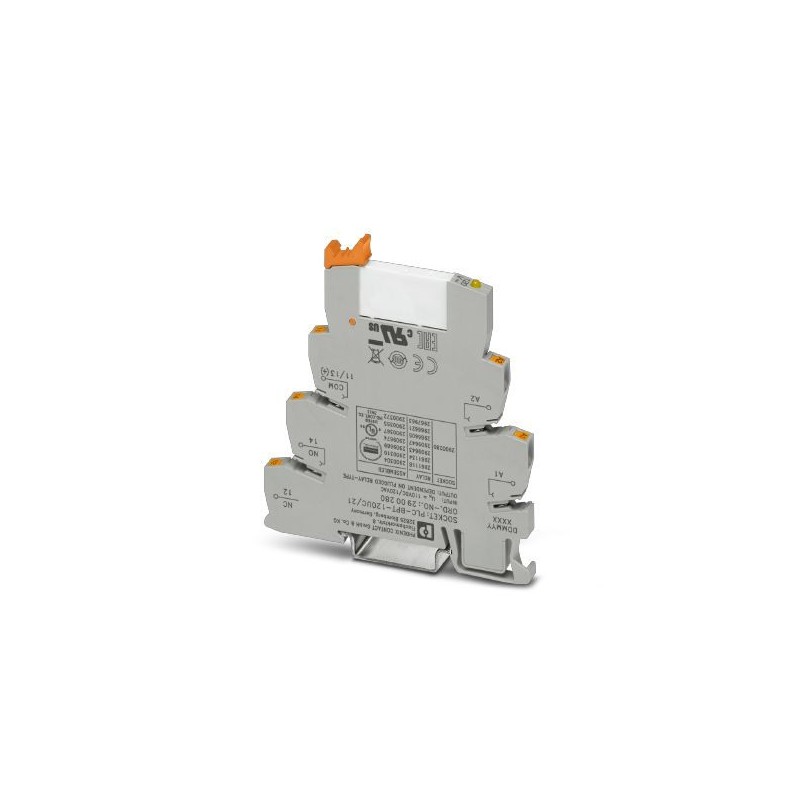

PLC-RPT-120UC/21AU 2900310 PHOENIX CONTACT Relaismodul
PLC-RPT-120UC/21AU
2900310
PHOENIX_CONTACT
Relaismodul
PLC-INTERFACE, bestehend aus PLC-BPT.../21 Basisklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit mehrlagigem Goldkontakt, zur Montage auf Schiene NS 35/7,5, 1 Schaltkontakt, Eingangsspannung 120 V AC/110 V DC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2900310 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 373 (C-5-2017) |
| GTIN | 4046356509596 |
| Gewicht pro Stück (exklusive Verpackung) | 36,060 g |
| Gewicht pro Stück (inklusive Verpackung) | 36,060 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Erregerseite
| Eingangsnennspannung UN | 120 V AC |
|---|---|
| 110 V DC | |
| Typischer Eingangsstrom bei UN | 3,5 mA (bei UN= 120 V AC) |
| 3 mA (bei UN= 120 V AC) | |
| Ansprechzeit typisch | 6 ms |
| Rückfallzeit typisch | 15 ms |
| Schutzbeschaltung | Brückengleichrichter Brückengleichrichter |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,42 W |
Kontaktseite
| Kontaktausführung | 1 Wechsler |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO, hartvergoldet |
| Schaltspannung maximal | 30 V AC |
| 36 V DC | |
| Schaltspannung minimal | 100 mV (bei 10 mA) |
| Schaltstrom minimal | 1 mA (bei 24 V) |
| Einschaltstrom maximal | 50 mA |
| Grenzdauerstrom | 50 mA |
| Abschaltleistung (ohmsche Last) maximal | 1,2 W (bei 24 V DC) |
Kontaktseite (bei zerstörter Goldschicht)
| Hinweis | folgende Werte gelten bei zerstörter Goldschicht |
|---|---|
| Schaltspannung maximal | 250 V AC/DC |
| Schaltspannung minimal | 5 V (bei 100 mA) |
| Grenzdauerstrom | 6 A |
| Schaltstrom minimal | 10 mA (bei 12 V) |
| Abschaltleistung (ohmsche Last) maximal | 140 W (bei 24 V DC) |
| 20 W (bei 48 V DC) | |
| 18 W (bei 60 V DC) | |
| 23 W (bei 110 V DC) | |
| 40 W (bei 220 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,1 A (bei 220 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 230 V, AC15) |
Anschlussdaten 1
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1 mm² () | |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Schutzart | RT III (Relais) |
| IP20 (Relaissockel) | |
| Lebensdauer mechanisch | 2x 107Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Nettogewicht (SAP) | 36,06 g |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| DIN EN 50178/VDE 0160 (in relevanten Teilen) | |
| DIN EN 50178/VDE 0160 | |
| IEC 60255/DIN VDE 0435 (in relevanten Teilen) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Klassifikationen
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 93.6 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 93.6 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 85.8 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 1 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Nennstrom (EF000001) | 0.0035 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
