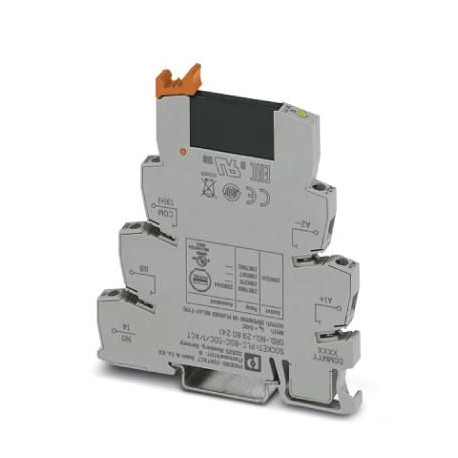

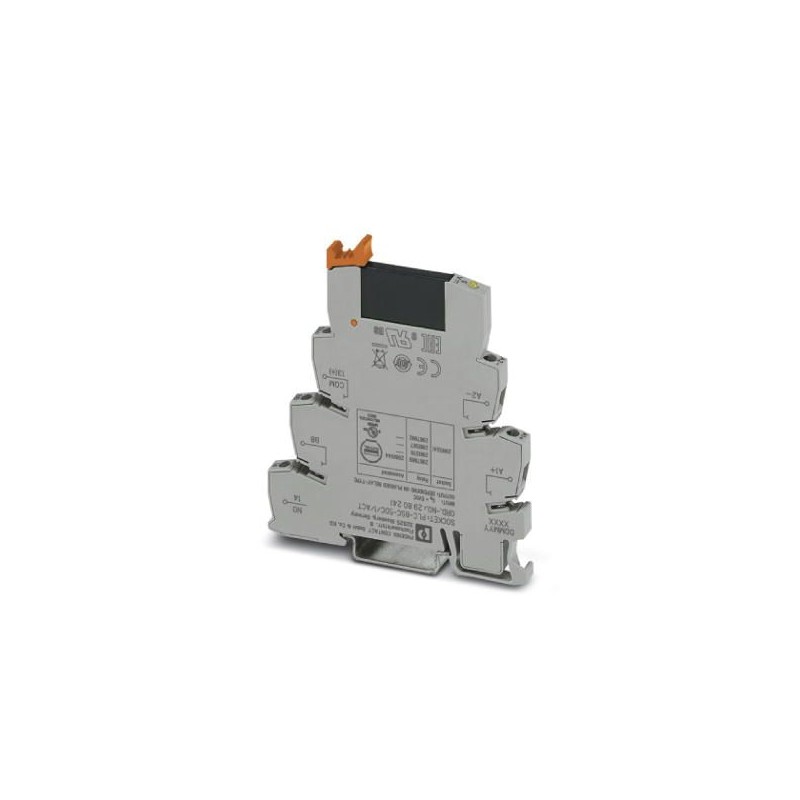

PLC-OSC- 5DC/ 24DC/ 2/ACT 2980144 PHOENIX CONTACT Solid-State-Relaismodul
PLC-OSC-5DC/ 24DC/ 2/ACT
2980144
PHOENIX_CONTACT
Solid-State-Relaismodul
PLC-INTERFACE für Ausgangsfunktionen, bestehend aus PLC-BSC.../ACT Basisklemme mit Schraubanschluss und steckbarem Miniatur-Halbleiterrelais, für Hutschienenmontage NS 35/7,5, 1 Schließkontakt, Eingang: 5 V DC, Ausgang: 3-33 V DC/3 A
Relais > Optokoppler
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2980144 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 380 (C-5-2017) |
| GTIN | 4017918727499 |
| Gewicht pro Stück (exklusive Verpackung) | 35,738 g |
| Gewicht pro Stück (inklusive Verpackung) | 38,318 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 4 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | ≤ 0,25 |
| Schaltschwelle "1"-Signal bezogen auf UN | ≥ 0,8 |
| Typischer Eingangsstrom bei UN | 9,5 mA |
| Einschaltzeit typisch | 20 µs (bei UN) |
| Ausschaltzeit typisch | 300 µs (bei UN) |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Freilaufdiode | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
| Freilaufdiode | |
| Übertragungsfrequenz | 300 Hz |
| Verlustleistung bei Nennbedingung | 0,05 W |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 33 V DC |
|---|---|
| Grenzdauerstrom | 3 A (siehe Derating-Kurve) |
| Einschaltstrom maximal | 15 A (10 ms) |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 200 mV |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Anschlussdaten 1
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kV (50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Anschluss gemäß Norm | CUL |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | IEC 60664 |
| EN 50178 | |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Brennbarkeitsklasse nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 4 V |
| Art der Eingangsspannung (EF003033) | DC |
| Ausgangsspannung (EF003933) | 3 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Bemessungsbetriebsstrom Ie (EF001443) | 3 A |
| Art des Digitalausgangs (EF003601) | elektronisch |
| Mit LED-Anzeige (EF005950) | Ja |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2980144-PLC-OSC- 5DC/ 24DC/ 2/ACT | 120 Kbytes |
|
