PHOENIX_CONTACTindustrielle RelaisPLC-OPT- 60DC/ 24DC/2 2900366 PHOENIX CONTACT PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT…/21 mit Push-..

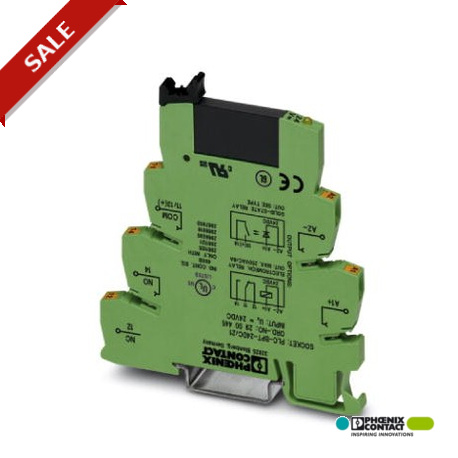

PHOENIX_CONTACT PLC-OPT-60DC/ 24DC/2 2900366 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OPT- 60DC/ 24DC/2 2900366 PHOENIX CONTACT PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT…/21 mit Push-..

Artikel-Nr.: PLC-OPT-60DC/ 24DC/2

Code: 2900366

Hersteller: PHOENIX_CONTACT

Beschreibung:

PLC-INTERFACE, bestehend aus Grundklemme PLC-BPT…/21 mit Push-in-Anschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 60 V DC, Ausgang: 3-33 V DC/3 A
SPS-SCHNITTSTELLE, SPS-BPT.../21 Basisklemmenverbundwerkstoff mit Push-in-Anschluss und steckbarem Miniatur-Halbleiterrelais, für NS 35/7,5 Schienenmontage, 1 Schließkontakt, Eingang: 60 V DC, Ausgang: 3-33 V DC/3 A

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 47,12 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN60 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,3
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN5 mA
Einschaltzeit typisch40 µs (bei UN)
Ausschaltzeit typisch500 µs (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilVerpolschutzdiode
Freilaufdiode
Übertragungsfrequenz100 Hz

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 33 V DC
Grenzdauerstrom3 A (siehe Deratingkurve)
Einschaltstrom maximal15 A (10 ms)
Spannungsabfall bei max. Grenzdauerstrom≤ 200 mV
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad2
ÜberspannungskategorieIII

ETIM for 2900366 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert48 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert3 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert3 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
