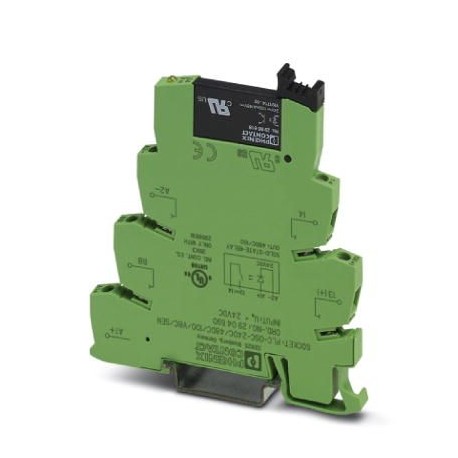

PLC-OSC- 24DC/48DC/100/V8C/SEN 2904690 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen bei PLC logic, mi.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OSC- 24DC/48DC/100/V8C/SEN 2904690 PHOENIX CONTACT PLC-INTERFACE für Eingabefunktionen bei PLC logic, mi..

PLC-OSC- 24DC/48DC/100/V8C/SEN

2904690

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE für Eingabefunktionen bei PLC logic, mit Schraubanschluss und steckbarem Miniatur-Solid-State-Relais, zur Montage auf Tragschiene NS 35/7,5, 1 Schließer, Eingang: 24 V DC, Ausgang: 3-48 V DC/100 mA

Mehr Infos


INTERFACE Signalkonverter - PHOENIX CONTACT

Solid state relays and power electronics. Relay - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
10+$18.54
20+$17.93
30+$17.64
40+$17.45
50+$17.34
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,2
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,4
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN8,5 mA
Einschaltzeit typisch20 µs (bei UN)
Ausschaltzeit typisch300 µs (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungVerpolschutz
Freilaufdiode
Schutzschaltung/-BauteilVerpolschutzdiode
Freilaufdiode
Übertragungsfrequenz300 Hz

Ausgangsdaten

Ausgangsspannungsbereich3 V DC ... 48 V DC
Grenzdauerstrom100 mA
Spannungsabfall bei max. Grenzdauerstrom≤ 1 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungVerpolschutz
Überspannungsschutz
Schutzschaltung/-BauteilVerpolschutzdiode

Anschlussdaten Eingangsseite

Benennung AnschlussEingangsseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad2
ÜberspannungskategorieIII

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2904690-PLC-OSC- 24DC/48DC/100/V8C/SEN English 114 Kbytes PHOENIX CONTACT-2904690-PLC-OSC- 24DC/48DC/100/V8C/SEN
