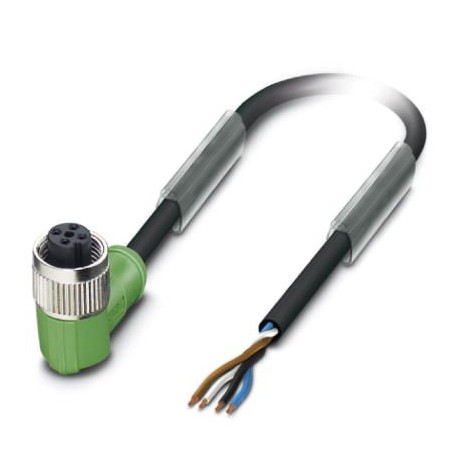

SAC-4P- 5,0-PVC/M12FR 1693539 PHOENIX CONTACT Sensor-/Aktor-Kabel
SAC-4P-5,0-PVC/M12FR
1693539
PHOENIX_CONTACT
Sensor-/Aktor-Kabel
Sensor-/Aktorleitung, 4-polig, PVC, schwarz RAL 9005, freies Kabelende, auf Winkelanschluss Buchse M12, Kodierung: A, Kabellänge: 5 m
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1693539 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Katalogseite | Seite 202 (C-2-2017) |
| GTIN | 4017918443955 |
| Gewicht pro Stück (exklusive Verpackung) | 181,800 g |
| Gewicht pro Stück (inklusive Verpackung) | 183,900 g |
| Zolltarifnummer | 85444290 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Bemessungsstrom bei 40 °C | 4 A |
|---|---|
| Bemessungsspannung | 250 V AC |
| 250 V DC | |
| Polzahl | 4 |
| Isolationswiderstand | ≥ 10 MΩ |
| Kodierung | A - Standard |
| Statusanzeige | Nein |
| Schutzschaltung/-Bauteil | unbeschaltet |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm |
Material
| Brennbarkeitsklasse nach UL 94 | HB |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | TPU GF |
| Material Griffkörper | TPU, schwer entflammbar, selbstverlöschend |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
Leitung
| Kabeltyp | PVC schwarz |
|---|---|
| Kabeltyp (Kurzzeichen) | PVC |
| Kabelkurzzeichen | LiYY |
| UL AWM Style | 2464 / 1729 (80 °C / 300 V) |
| Leiterquerschnitt | 4x 0,34 mm² (Signalleitung) |
| AWG Signalleitung | 22 |
| Leiteraufbau Signalleitung | 19x 0,15 mm |
| Aderdurchmesser inkl. Isolierung | 1,26 mm ±0,05 mm |
| Wandstärke Isolierung | ≥ 0,23 mm (Aderisolierung) |
| Aderfarben | braun, weiß, blau, schwarz |
| Gesamtverseilung | 4 Adern längsverseilt |
| Außenmantel, Farbe | schwarz RAL 9005 |
| Wandstärke Außenmantel | ≥ 0,76 mm |
| Kabelaußendurchmesser D | 4,7 mm ±0,15 mm |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kabelgewicht | 40 kg/km |
| Außenmantel, Material | PVC |
| Material Aderisolation | PVC |
| Material Leiter | blanke Cu-Litze |
| Isolationswiderstand | ≥ 200 MΩ*km (bei 20 °C) |
| Leiterwiderstand | ≤ 57 Ω/km (bei 20 °C) |
| Nennspannung Leitung | ≤ 300 V |
| Prüfspannung Leitung | ≥ 3000 V |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 4 |
| Ausführung elektrischer Anschluss, feldseitig (EF005525) | sonstige |
| Anordnung der Kabelzuführung, feldseitig (EF005928) | sonstige |
| Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) | M12 |
| Art des Steckkontaktes, gehäuseseitig (EF008386) | Female (Buchse) |
| Anordnung der Kabelzuführung, gehäuseseitig (EF005927) | abgewinkelt |
| Kabellänge (EF000536) | 5 m |
| Werkstoff des Kabelmantels (EF004136) | Polyvinylchlorid (PVC) |
| Halogenfrei (EF000025) | Ja |
| Farbe des Kabelmantels (EF008249) | sonstige |
| Mit LED-Anzeige (EF005950) | Nein |
| Geschirmt (EF000881) | Nein |
| Kabeltyp (EF000081) | mehradrig |
| Strahlenvernetzt (EF004115) | Nein |
| Werkstoff des Kontaktgrundkörpers (EF008248) | CuSn |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung (EF001686) | -25 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling (EF001685) | -10 °C |
| Bemessungsstrom In (EF008250) | 4 A |
| Bemessungsspannung (EF000228) | 250 V |
| Schutzart (IP) (EF005474) | IP65 |
