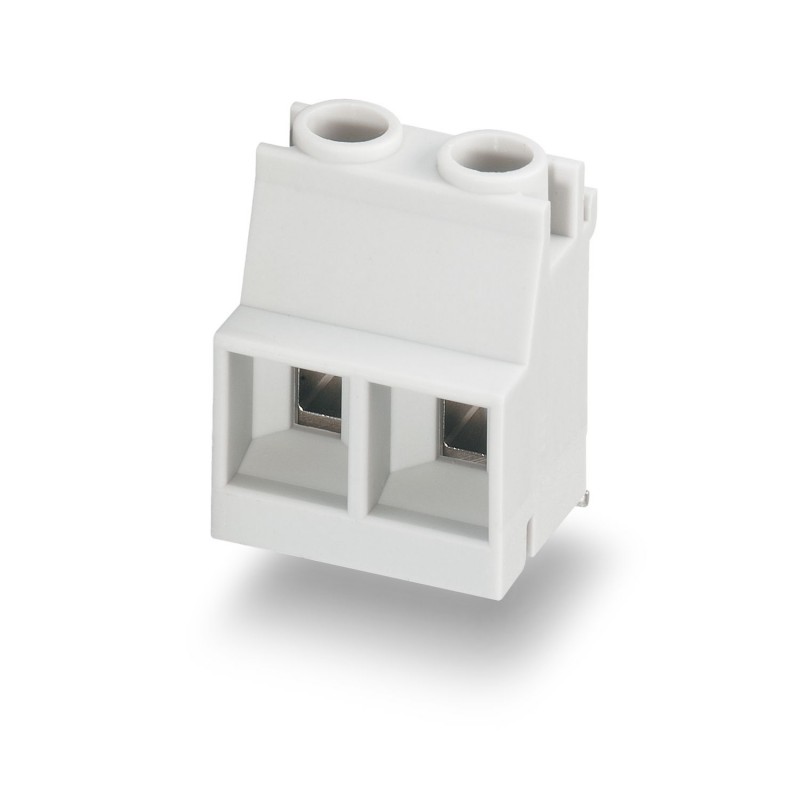

MKDSO 2,5 HV/ 2R-7,5 KMGY 2199773 PHOENIX CONTACT Leiterplattenklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDSO 2,5 HV/ 2R-7,5 KMGY 2199773 PHOENIX CONTACT Leiterplattenklemme

MKDSO 2,5 HV/ 2R-7,5 KMGY

2199773

PHOENIX_CONTACT

50

Leiterplattenklemme

Reihenklemme für Leiterplatte, Nennstrom: 24 A, Nennspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm², Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSO 2,5 HV/.. -R, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Traktionskapsel, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: hellgrau, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,25 mm, Anzahl der Lötpins pro Potential: 1. Artikel mit seitlichem Pinausgang rechts

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 2,5 mm2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDSO 2,5 HV/..-R, Rastermaß: 7,5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: lichtgrau, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,25 mm, Anzahl der Lötpins pro Potenzial: 1. Artikel mit seitlichem Pinabgang rechts

Mehr Infos


Steckverbinder > Leiterplattenklemme

Elektronische Gehäuse

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $168.60
Stückpreis: $3.37
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamilieMKDSO 2,5 HV/..-R
Polzahl2
Rastermaß7,5 mm
Anzahl der Reihen1
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision02
Elektrische Eigenschaften
Nennstrom IN24 A
Nennspannung UN600 V
Bemessungsspannung (III/3)630 V
Bemessungsstoßspannung (III/3)6 kV
Bemessungsspannung (III/2)630 V
Bemessungsstoßspannung (III/2)6 kV
Bemessungsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Anschlussdaten
Anschlusstechnik
Nennquerschnitt2,5 mm²
Leiteranschluss
AnschlussartSchraubanschluss mit Zughülse
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 14
Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 2,5 mm²
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 2,5 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel0,25 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-Aderendhülse mit Kunststoffhülse0,25 mm² ... 1,5 mm²
Abisolierlänge8 mm
Anzugsdrehmoment0,5 Nm ... 0,6 Nm
Montage
MontageartWellenlöten
PinlayoutLineares Pinning
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (Sn)
Materialangaben - Gehäuse
Farbe (Gehäuse)lichtgrau (7035)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Hinweise
Hinweis zur AnwendungFür den sicheren Leiteranschluss ist stets ein definiertes Anzugsdrehmoment einzuhalten.
Bei dem Leiteranschluss (Montage) müssen die Klemmen abgestützt werden (mit der Hand fixiert, Abstützung am Gehäuse).
Maße
Rastermaß7,5 mm
Breite [w]14,9 mm
Höhe [h]22,25 mm
Länge [l]18,8 mm
Lötstiftlänge [P]2,25 mm
Stiftabmessungen0,8 x 1 mm
Leiterplatten-Design
Bohrlochdurchmesser1,4 mm
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
2,5 mm² / starr / > 50 N
2,5 mm² / flexibel / > 50 N
Drehmomentprüfung
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):2005-03
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Anforderung ErwärmungsprüfungTemperaturerhöhung ≤ 45 K
Isolationswiderstand
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Isolationswiderstand benachbarte Pole109Ω
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60664-1 (VDE 0110-1):2003-11
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)630 V
Bemessungsstoßspannung (III/3)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)5,5 mm
Mindestwert der Kriechstrecke (III/3)8 mm
Bemessungsisolationsspannung (III/2)630 V
Bemessungsstoßspannung (III/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)5,5 mm
Mindestwert der Kriechstrecke (III/2)5,5 mm
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (II/2)6 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)5,5 mm
Mindestwert der Kriechstrecke (II/2)5,5 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6:1996-05
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60998-1 (VDE 0613-1):2005-03
Temperatur850 °C
Einwirkdauer5 s
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 55 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C

ETIM for 2199773 Steckverbinder (EC002643)
Merkmal Wert
Höhe (EF000040) 22.25 mm
Anzahl der Etagen (EF002659) 1
Rastermaß der Anschlüsse (EF006827) 7.5 mm
Bemessungsstrom In (EF008250) 24 A
Bemessungsspannung (EF000228) 630 V
Bemessungsstoßspannung (EF002993) 6 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschlussart Leiter (EF006821) Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.2 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.2 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.2 mm²
Anschlussart Leiterplatte (EF006822) Lötanschluss
Werkstoff der Anschlussoberfläche (EF006826) Zinn
Durchmesser Anschlusspin (EF006823) 1.4 mm
Länge des Pins (EF006825) 2.25 mm
Werkstoff des Isolierkörpers (EF007543) sonstige
Gehäusefarbe (EF000136) grau
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
Art der Leiterplattenbefestigung (EF008226) Anschlusskontakt
Befestigungsart (EF002442) löten

Datasheet - PDF

▲
