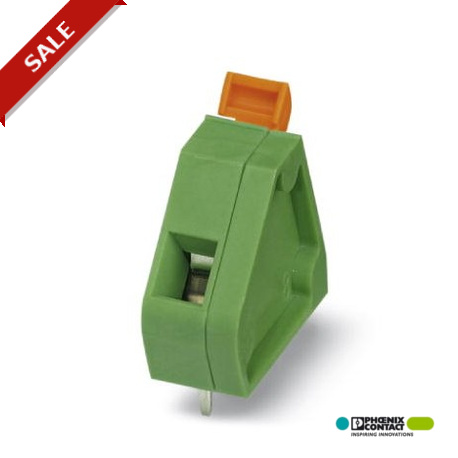

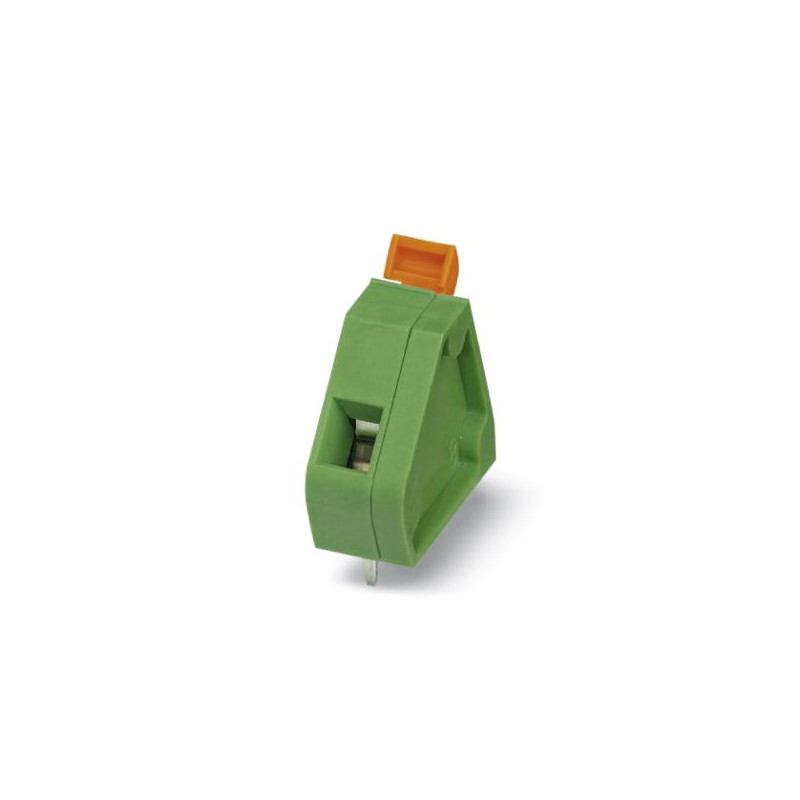

PHOENIX_CONTACT ZFKDSA 1,5-W-7,62 1706730 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZFKDSA 1,5-W-7,62 1706730 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 16 A, Nennspannung: 320 V, Rasterm..

Artikel-Nr.: ZFKDSA 1,5-W-7,62

Code: 1706730

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme, Nennstrom: 16 A, Nennspannung: 320 V, Rastermaß: 7,62 mm, Polzahl: 1, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün
Reihenklemme für Leiterplatte, Bemessungsstrom: 16 A, Bemessungsspannung (III/2): 320 V, Bemessungsquerschnitt: 1,5 mm², Anzahl der Potentiale: 1, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 1, Artikelfamilie: ZFKDS(A) 1,5 W, Raster: 7,62 mm, Anschlussart: Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 45 °, Farbe: grün, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Anzahl Schweißstifte pro Potential: 2, Verpackungsart: verpackt. Klemme für den Anschluss von einzeln zusammengesetzten Blöcken.

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 168,88 €

Stückpreis: 0,6755 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Maße

Länge16,9 mm
Rastermaß7,62 mm
Breite7,62 mm
Bauhöhe15 mm
Länge des Lötpins3,5 mm

Allgemein

ArtikelfamilieZFKDS(A) 1,5-W
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN16 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal16 A (bei 2,5 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Polzahl1

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max14

ETIM for 1706730 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert17.7 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert1
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert7.62 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert16 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert320 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert2.5 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.3 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
