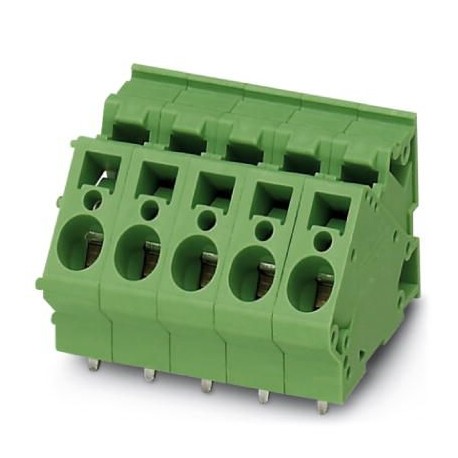

ZFKDS 4- 7,5 1907526 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 630 V, Rastermaß: 7.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZFKDS 4- 7,5 1907526 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 630 V, Rastermaß: 7..

ZFKDS 4- 7,5

1907526

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 630 V, Rastermaß: 7,5 mm, Polzahl: 1, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card and connector terminals for power electronics - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+0,54 €
200+0,50 €
400+0,49 €
550+0,48 €
750+0,47 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge29 mm
Rastermaß7,50 mm
Bauhöhe23 mm
Länge des Lötpins4,6 mm
Stiftabmessungen1,0 x 1,4 mm
Bohrlochdurchmesser1,8 mm

Allgemein

ArtikelfamilieZFKDS(A) 4
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)500 V
Bemessungsspannung (III/2)630 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN32 A
Nennquerschnitt4 mm²
Belastungsstrom maximal32 A (bei 4 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA4
Abisolierlänge10 mm
Polzahl1

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max10
