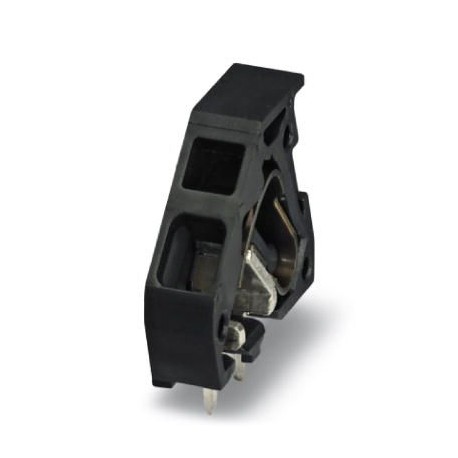

ZFKDS 2,5-5,08 L THT 1990261 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 320 V, Rast.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

ZFKDS 2,5-5,08 L THT 1990261 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 320 V, Rast..

ZFKDS 2,5-5,08 L THT

1990261

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 24 A, Nennspannung: 320 V, Rastermaß: 5,08 mm, Polzahl: 1, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: schwarz, Federkraft-Leiterplattenklemme für Through Hole Reflow Anwendungen, Artikel ist zu unterschiedlichen Polzahlen anreihbar! Linke Abschlussklemme für ZFKDS 2,5-5,08 THT.

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+0,24 €
100+0,23 €
200+0,22 €
250+0,22 €
350+0,21 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge16,85 mm
Rastermaß5,08 mm
Bauhöhe15 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,8 x 0,8 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieZFKDS 2,5-THT
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)200 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)320 V
Anschluss gemäß NormEN-VDE
Nennstrom IN24 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal24 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA3
Abisolierlänge7 mm
Polzahl1

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1990261-ZFKDS 2,5-5,08 L THTEnglish130 KbytesPHOENIX CONTACT-1990261-ZFKDS 2,5-5,08 L THT
