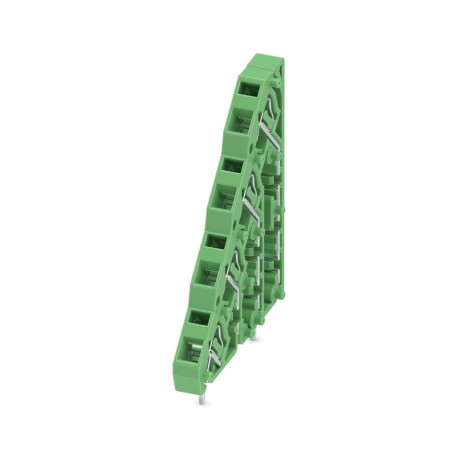

ZFK4DS 1,5-5,08 1869910 PHOENIX CONTACT Print-Einzelklemme
ZFK4DS 1,5-5,08
1869910
PHOENIX_CONTACT
50
Print-Einzelklemme
Reihenklemme für Leiterplatte, Nennstrom: 12 A, Nennspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 4, Anzahl der Pole pro Reihe: 1, Artikelfamilie: ZFK4DS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 45°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: Boxed Packaging. Individuelle Scheibe für die individuelle Zusammenstellung unterschiedlicher Polzahlen. Um den Block zu vervollständigen, wird eine zusätzliche Klemmleiste benötigt (siehe Zubehör). Blockgebundene Artikel in unterschiedlicher Polzahl sind ebenfalls erhältlich.
Leiterplattenklemme, Bemessungsstrom: 12 A, Auslegungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potentiale: 4, Anzahl der Reihen: 4, Anzahl der Pole pro Reihe: 1, Produktserie: ZFK4DS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45°, Farbe: Grün, Pin-Layout: Linear Pinning, Stiftlänge [P]: 3,4 mm, Anzahl der Lötstifte pro Potential: 1, Verpackungstyp: Im Karton verpackt. Ein Modul zur Kombination unterschiedlicher Polzahlen je nach individuellem Bedarf. Für die Verriegelung des Schlosses wird eine zusätzliche Endklemme benötigt (siehe Zubehör).
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1869910 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 133 (C-1-2013) |
| GTIN | 4017918141936 |
| Gewicht pro Stück (exklusive Verpackung) | 7,049 g |
| Gewicht pro Stück (inklusive Verpackung) | 7,917 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 42,4 mm |
|---|---|
| Rastermaß | 5,08 mm |
| Breite [ w ] | 5,08 mm |
| Bauhöhe | 47,8 mm |
| Höhe [ h ] | 51,2 mm |
| Pinlänge [P] | 3,4 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | ZFK4DS(A) 1,5 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Nennquerschnitt | 1,5 mm² |
| Belastungsstrom maximal | 12 A (bei 2,5 mm² Leiterquerschnitt) |
| Isolierstoff | PA |
| Material Kontakt | Sn |
| Oberfläche Lötpin | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A1 |
| Abisolierlänge | 7,5 mm |
| Polzahl | 1 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 51.2 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 4 |
| Anzahl der Etagen (EF002659) | 4 |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 2.5 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 3.4 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1869910-ZFK4DS 1,5-5,08 | 178 Kbytes |
|
