PHOENIX_CONTACTLeiterplattensteckverbinderSPTA 1/ 2-3,5 1752104 PHOENIX CONTACT Leiterplattenklemme

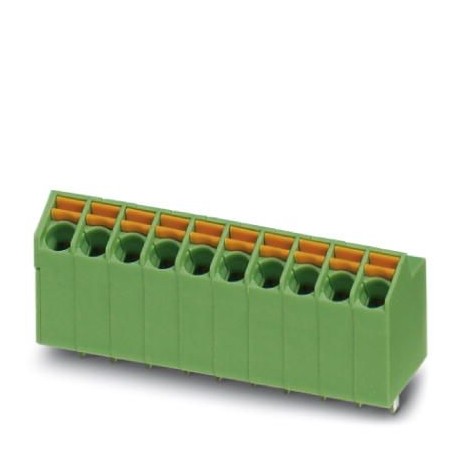

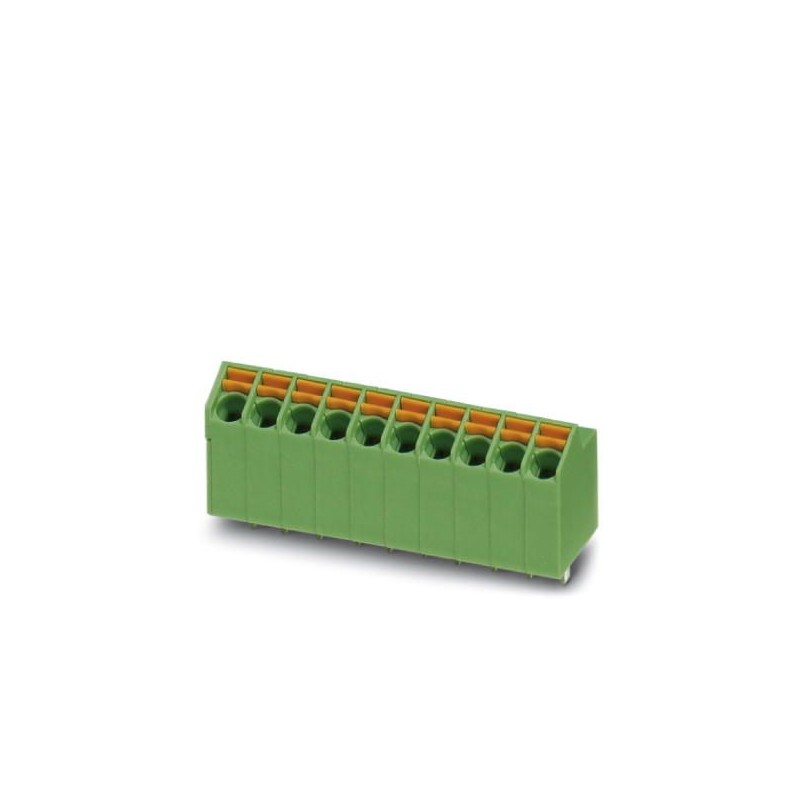

PHOENIX_CONTACT SPTA 1/ 2-3,5 1752104 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SPTA 1/ 2-3,5 1752104 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: SPTA 1/ 2-3,5

Code: 1752104

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme
Leiterplattenklemme, Nennstrom: 9 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1 mm², Anzahl der Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 2, Artikelfamilie: SPTA 1/, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 65°, Farbe: grün, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Anzahl Schweißstifte pro Potential: 1, Verpackungsart: boxed

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 91,35 €

Stückpreis: 0,9135 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1752104
Verpackungseinheit100 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 137 (C-1-2013)
GTIN4046356320955
Gewicht pro Stück (exklusive Verpackung)1,165 g
Gewicht pro Stück (inklusive Verpackung)1,480 g
Zolltarifnummer85369010
HerkunftslandDE (Deutschland)

Artikeleigenschaften

KurzbezeichnungLeiterplattenklemme
ArtikelfamilieSPTA 1/
Rastermaß3,5 mm
Polzahl2
AnschlussartPush-in-Federanschluss
MontageartWellenlöten
PinlayoutLineares Doppel-Pinning
Anzahl der Etagen1
Anzahl der Anschlüsse2
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom9 A
Bemessungsisolationsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV

Anschlussvermögen

Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1 mm²
Leiterquerschnitt AWG / kcmil24 ... 16
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse0,25 mm² ... 0,75 mm²
Abisolierlänge8 mm

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Metalloberfläche Klemmstelle (Deckschicht)Zinn (4 - 8 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (4 - 8 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]10 mm
Breite [ w ]7,6 mm
Höhe [ h ]15,9 mm
Rastermaß3,5 mm
Bauhöhe (Höhe ohne Lötpin)12,4 mm
Pinlänge [P]3,5 mm
Stiftabmessungen0,6 x 1 mm
Maß a3,5 mm

Maßangaben für Leiterplatten-Design

Bohrlochdurchmesser1,1 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit100
Benennung VerpackungseinheitenStück

Elektrische Prüfungen

Bemessungsstrom9 A
Bemessungsisolationsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV

Luft- und Kriechstrecken

IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)160 V
Bemessungsisolationsspannung (III/2)200 V
Bemessungsisolationsspannung (II/2)400 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1752104 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert15.9 mm
MerkmalsnameAnzahl der elektrischen Anschlüsse (EF008252)
Merkmalswert2
MerkmalsnameAnzahl der Etagen (EF002659)
Merkmalswert1
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert3.5 mm
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert9 A
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert200 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert2.5 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiter (EF006821)
MerkmalswertFederzuganschluss
MerkmalsnameAnschließbarer Leiterquerschnitt eindrähtig (EF007337)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339)
Merkmalswert0.25 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.2 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1.5 mm²
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameWerkstoff der Anschlussoberfläche (EF006826)
MerkmalswertZinn
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.1 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameWerkstoff des Isolierkörpers (EF007543)
Merkmalswertsonstige
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameArt der Leiterplattenbefestigung (EF008226)
MerkmalswertAnschlusskontakt
MerkmalsnameBefestigungsart (EF002442)
Merkmalswertlöten
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
