PHOENIX_CONTACTLeiterplattensteckverbinderSPT 1,5/ 9-V-3,5 1990928 PHOENIX CONTACT Leiterplattenklemme

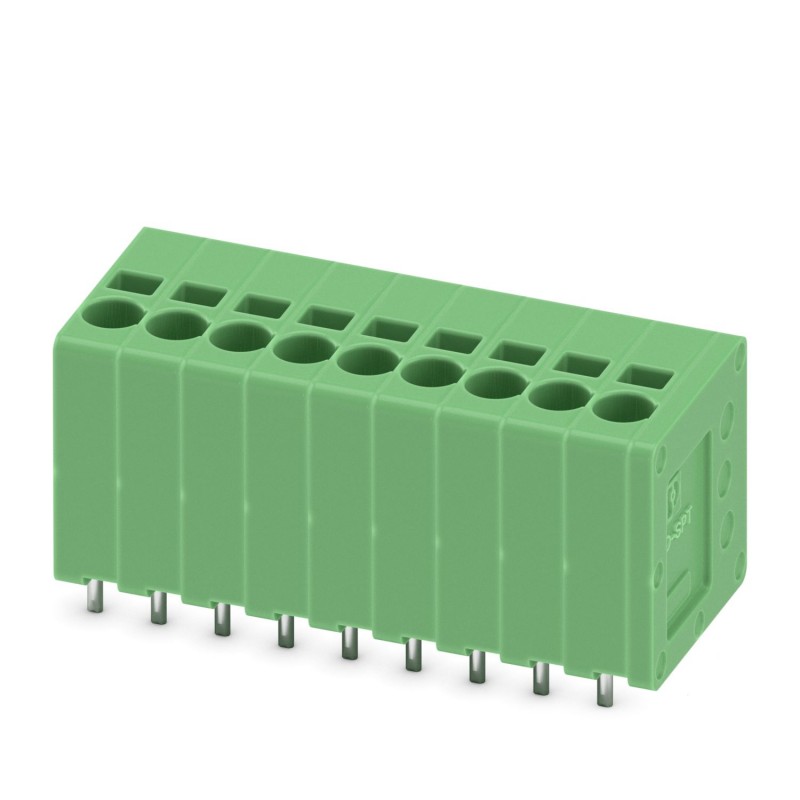

PHOENIX_CONTACT SPT 1,5/ 9-V-3,5 1990928 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

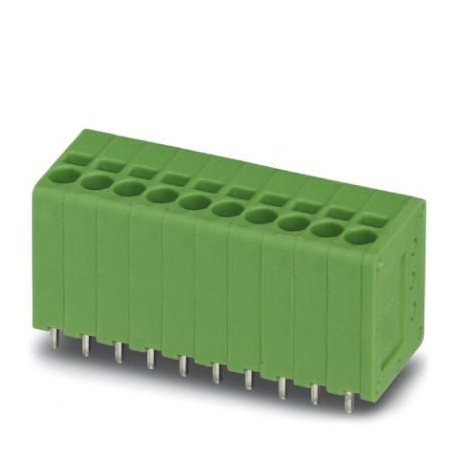

SPT 1,5/ 9-V-3,5 1990928 PHOENIX CONTACT Leiterplattenklemme

Artikel-Nr.: SPT 1,5/ 9-V-3,5

Code: 1990928

Hersteller: PHOENIX_CONTACT

Artikel auf Anfrage, das gebe keine Rückkehr.

Beschreibung:

Leiterplattenklemme
Reihenklemme für Leiterplatte, Nennstrom: 17,5 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 9, Artikelfamilie: SPT 1,5/.. -V, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 90°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,5 mm, Anzahl der Lötpins pro Potential: 2, Verpackungsart: boxed
Leiterplattenklemme, Nennstrom: 17,5 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potentiale: 9, Anzahl der Reihen: 1, Anzahl der Positionen pro Reihe: 9, Produktprogramm: SPT 1,5/.. -V, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Leiter-/Leiterplattenanschlussrichtung: 90°, Farbe: grün, Pinanordnung: Lineare Pinbesetzung, Lötstift [P]: 2,5 mm, Anzahl Lötstifte pro Potential: 2, Verpackungsart: im Karton verpackt

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 298,08 €

Stückpreis: 3,726 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1990928
Verpackungseinheit50 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 141 (C-1-2013)
GTIN4046356104555
Gewicht pro Stück (exklusive Verpackung)8,302 g
Gewicht pro Stück (inklusive Verpackung)8,433 g
Zolltarifnummer85369010
HerkunftslandPL (Polen)

Maße

Länge [ l ]13,5 mm
Rastermaß3,5 mm
Maß a28 mm
Breite [ w ]32,9 mm
Bauhöhe14,4 mm
Höhe [ h ]16,9 mm
Pinlänge [P]2,5 mm
Stiftabstand3,5 mm
Bohrlochdurchmesser1,1 mm

Allgemein

ArtikelfamilieSPT 1,5/..-V
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)200 V
Bemessungsspannung (II/2)400 V
Anschluss gemäß NormEN-VDE
Nennstrom IN17,5 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal17,5 A
IsolierstoffPA
Oberfläche Lötpin
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge10 mm
Polzahl9

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm² Abisolierlänge 8 mm
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm² Abisolierlänge 8 mm
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm² Abisolierlänge 8 mm
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,75 mm² Abisolierlänge 8 mm
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max16

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen
