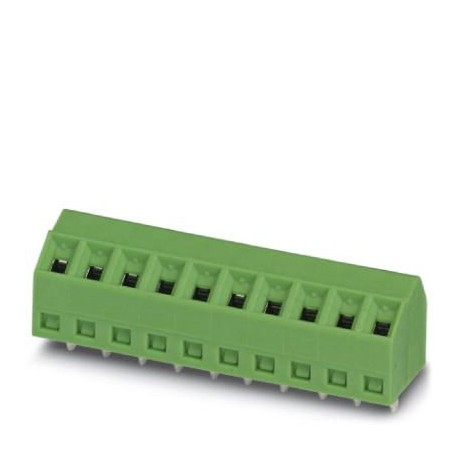

SMKDS 1/15-3,5 1751222 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 10 A, Nennspannung: 200 V, Rastermaß:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SMKDS 1/15-3,5 1751222 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 10 A, Nennspannung: 200 V, Rastermaß:..

SMKDS 1/15-3,5

1751222

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 10 A, Nennspannung: 200 V, Rastermaß: 3,5 mm, Polzahl: 15, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 55 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+3,68 €
100+3,59 €
150+3,54 €
200+3,51 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge10 mm
Rastermaß3,50 mm
Maß a49 mm
Breite53 mm
Bauhöhe9,5 mm
Höhe13 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,5 x 0,9 mm
Bohrlochdurchmesser1,1 mm

Allgemein

ArtikelfamilieSMKDS 1
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)160 V
Bemessungsspannung (III/2)200 V
Bemessungsspannung (II/2)400 V
Anschluss gemäß NormEN-VDE
Nennstrom IN10 A
Nennquerschnitt1 mm²
Belastungsstrom maximal12 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge5 mm
Polzahl15
SchraubengewindeM2
Anzugsdrehmoment min0,22 Nm
Anzugsdrehmoment max0,25 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max1,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max16
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,2 mm²
