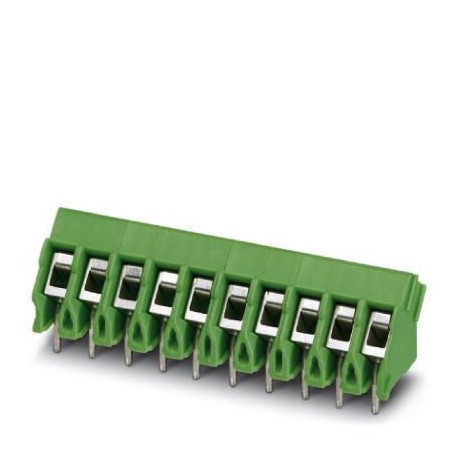

PTA 1,5/ 2-5,0 1988804 PHOENIX CONTACT Schraub-Kompaktklemme
PTA 1,5/ 2-5,0
1988804
PHOENIX_CONTACT
250
Schraub-Kompaktklemme
Leiterplattensteckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1988804 |
|---|---|
| Verpackungseinheit | 250 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Katalogseite | Seite 421 (C-1-2013) |
| GTIN | 4046356036795 |
| Gewicht pro Stück (exklusive Verpackung) | 2,090 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,096 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | GR (Griechenland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | PTA 1,5 |
| Rastermaß | 5 mm |
| Polzahl | 2 |
| Anschlussart | Schraubanschluss mit Drahtschutzbügel |
| Antriebsform Schraubenkopf | Philipps-Recess mit Längsschlitz |
| Schraubengewinde | M2,6 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Front-Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Potenziale | 2 |
Elektrische Kenndaten
| Bemessungsstrom | 17,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Anschlussvermögen
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
|---|---|
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 26 ... 14 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,14 mm² ... 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,14 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse | 0,25 mm² ... 0,34 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| Abisolierlänge | 5 mm |
| Anzugsdrehmoment | 0,35 Nm ... 0,4 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (3 - 12 µm Sn) |
| Metalloberfläche Klemmstelle (Zwischenschicht) | Nickel (1,5 - 4 µm Ni) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (3 - 12 µm Sn) |
| Metalloberfläche Lötbereich (Zwischenschicht) | Nickel (1,5 - 4 µm Ni) |
Materialangaben - Gehäuse
| Isolierstoff | PA |
|---|---|
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung | |
|---|---|
| Länge [ l ] | 12,8 mm |
| Breite [ w ] | 10 mm |
| Höhe [ h ] | 15,4 mm |
| Rastermaß | 5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 11,9 mm |
| Pinlänge [P] | 3,5 mm |
| Stiftabstand | 5 mm |
| Stiftabmessungen | ø 1 mm |
| Maß a | 5 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 250 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Elektrische Prüfungen
| Bemessungsstrom | 17,5 A |
|---|---|
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsstoßspannung (III/2) | 4 kV |
Luft- und Kriechstrecken
| Isolierstoffgruppe | I |
|---|---|
| Bemessungsisolationsspannung (III/3) | 250 V |
| Bemessungsisolationsspannung (III/2) | 400 V |
| Bemessungsisolationsspannung (II/2) | 630 V |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0272607xxeCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1988804-PTA 1,5/ 2-5,0 | 172 Kbytes |
|
