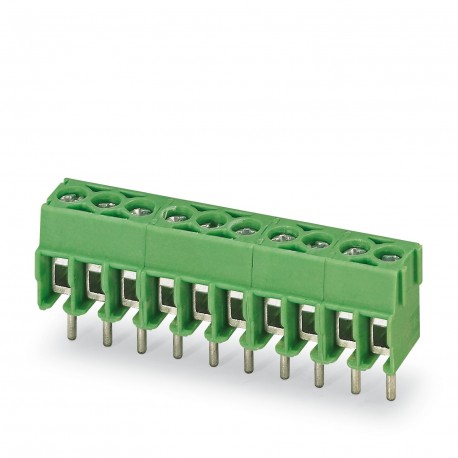

PT 1,5/ 4-3,5-H 1984633 PHOENIX CONTACT Leiterplattenklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PT 1,5/ 4-3,5-H 1984633 PHOENIX CONTACT Leiterplattenklemme

PT 1,5/ 4-3,5-H

1984633

PHOENIX_CONTACT

250

Leiterplattenklemme

Reihenklemme für Leiterplatte, Nennstrom: 17,5 A, Nennspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm², Anzahl der Potentiale: 4, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 4, Artikelfamilie: PT 1,5/.. -H, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 0°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potential: 1, Verpackungsart: boxed. Geeignet für CAT 5

Leiterplattenklemme, Nennstrom: 17,5 A, Bemessungsspannung (III/2): 200 V, Nennquerschnitt: 1,5 mm2, Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PT 1,5/..-H, Rastermaß: 3,5 mm, Anschlussart: Schraubanschluss mit Drahtschutzbügel, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. CAT 5 geeignet

Mehr Infos


Steckverbinder > Leiterplattenklemme

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $318.33
Stückpreis: $1.27
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypLeiterplattenklemme
ProduktfamiliePT 1,5/..-H
ProduktlinieCOMBICON Terminals S
BauformLeiterplattenklemmenblock
SensorartEthernet
Polzahl4
Rastermaß3,5 mm
Anzahl der Anschlüsse4
Anzahl der Reihen1
Anzahl der Potenziale4
PinlayoutLineares Pinning
Anzahl Lötpins pro Potenzial1
Datenpflegestand
Artikelrevision02
Elektrische Eigenschaften
Nennstrom IN17,5 A
Nennspannung UN200 V
Bemessungsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Bemessungsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Bemessungsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV
Anschlussdaten
Anschlusstechnik
BauformLeiterplattenklemmenblock
Nennquerschnitt1,5 mm²
Leiteranschluss
AnschlussartSchraubanschluss mit Drahtschutzbügel
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG26 ... 16
Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse0,25 mm² ... 0,75 mm²
2 Leiter gleichen Querschnitts starr0,2 mm² ... 0,34 mm²
2 Leiter gleichen Querschnitts flexibel0,2 mm² ... 0,5 mm²
Abisolierlänge5 mm
Anzugsdrehmoment0,22 Nm ... 0,25 Nm
Montage
MontageartWellenlöten
PinlayoutLineares Pinning
Materialangaben
Materialangaben - Kontakt
HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (3 - 12 µm Sn)
Metalloberfläche Klemmstelle (Zwischenschicht)Nickel (1,5 - 4 µm Ni)
Metalloberfläche Lötbereich (Deckschicht)Zinn (3 - 12 µm Sn)
Metalloberfläche Lötbereich (Zwischenschicht)Nickel (1,5 - 4 µm Ni)
Materialangaben - Gehäuse
Farbe (Gehäuse)grün (6021)
IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C
Hinweise
Hinweis zur AnwendungDer Artikel ist für CAT5 Ethernet-Anwendungen qualifiziert. Damit eignet er sich für den Einsatz in IoT-Geräten.
Maße
Rastermaß3,5 mm
Breite [w]14 mm
Höhe [h]13,65 mm
Länge [l]7,55 mm
Bauhöhe9,15 mm
Lötstiftlänge [P]4,5 mm
Stiftabmessungenø 0,9 mm
Leiterplatten-Design
Stiftabstand3,5 mm
Bohrlochdurchmesser1,2 mm
Mechanische Prüfungen
Prüfung auf Leiterbeschädigung und Lockerung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisPrüfung bestanden
Zugprüfung
PrüfspezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leiterart/Zugkraft Sollwert/Istwert0,2 mm² / starr / > 10 N
0,2 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Elektrische Prüfungen
Erwärmungsprüfung
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Anforderung ErwärmungsprüfungDie Summe von Umgebungstemperatur und Erwärmung der Leiterplatten-Anschlussklemme darf die obere Grenztemperatur nicht überschreiten.
Kurzzeitstromfestigkeit
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Isolationswiderstand
PrüfspezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand benachbarte Pole> 5 MΩ
Luft- und Kriechstrecken
PrüfspezifikationDIN EN 60947-1 (VDE 0660-100):2015-09
IsolierstoffgruppeI
Kriechstromfestigkeit (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungsisolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/3)1,5 mm
Mindestwert der Kriechstrecke (III/3)2 mm
Bemessungsisolationsspannung (III/2)200 V
Bemessungsstoßspannung (III/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (III/2)1,5 mm
Mindestwert der Kriechstrecke (III/2)1,5 mm
Bemessungsisolationsspannung (II/2)400 V
Bemessungsstoßspannung (II/2)2,5 kV
Mindestwert der Luftstrecke - inhomogenes Feld (II/2)1,5 mm
Mindestwert der Kriechstrecke (II/2)2 mm
Umwelt- und Lebensdauerbedingungen
Vibrationsprüfung
PrüfspezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer je Achse2,5 h
PrüfrichtungenX-, Y- und Z-Achse
Glühdrahtprüfung
PrüfspezifikationDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatur850 °C
Einwirkdauer5 s
Alterung
PrüfspezifikationDIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 105 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchte (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Verpackungsangaben
Verpackungsartverpackt im Karton

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
PHOENIX CONTACT-1984633-PT 1,5/ 4-3,5-H 162 Kbytes PHOENIX CONTACT-1984633-PT 1,5/ 4-3,5-H
