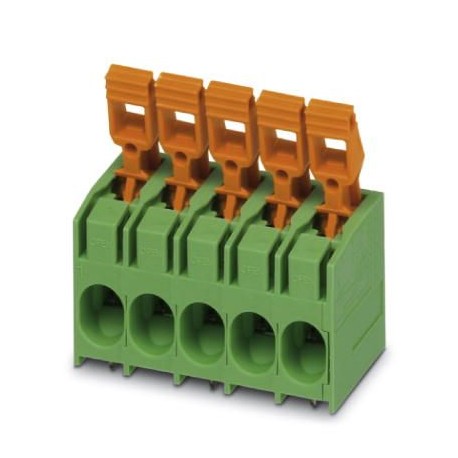

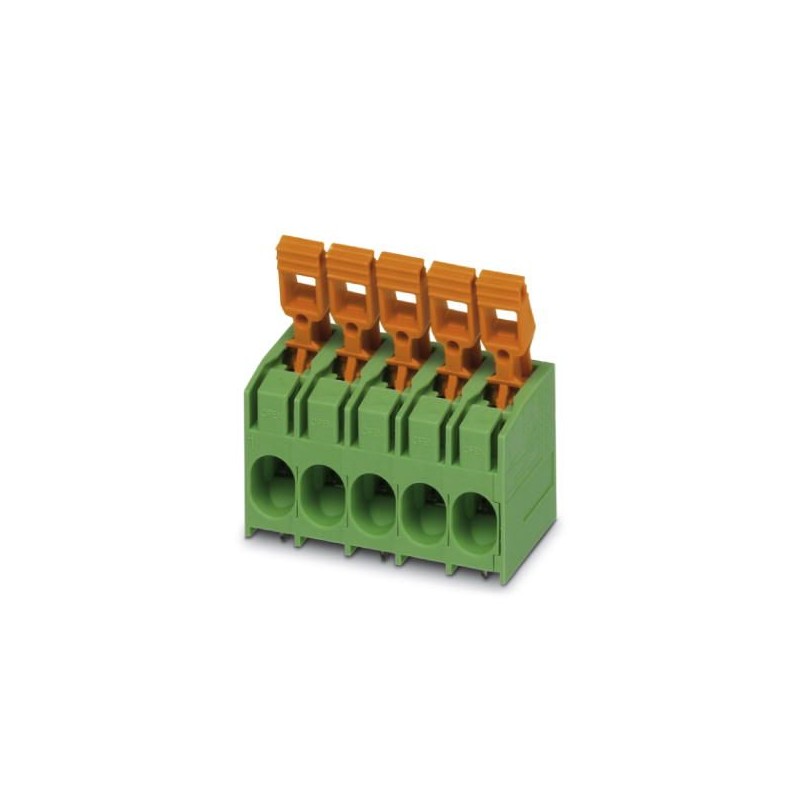

PLH 16/ 8-10-ZF 1770526 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 76 A, Nom. Spannung: 1000 V, Rasterm.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLH 16/ 8-10-ZF 1770526 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 76 A, Nom. Spannung: 1000 V, Rasterm..

PLH 16/ 8-10-ZF

1770526

PHOENIX_CONTACT

25

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 76 A, Nom. Spannung: 1000 V, Rastermaß: 10 mm, Anzahl der Positionen: 8, Anschlussart:. Federkraftanschluss, Montage: Löten, Leiter / Platine: 0 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card and connector terminals for power electronics - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
25+$17.55
50+$17.12
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Rastermaß10,00 mm
Maß a70 mm
Länge des Lötpins4,5 mm
Stiftabmessungen1,2 x 1,2 mm
Stiftabstand12,5 mm
Bohrlochdurchmesser1,6 mm

Allgemein

ArtikelfamiliePLH 16/
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)8 kV
Bemessungsspannung (III/3)1000 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Nennstrom IN76 A
Nennquerschnitt16 mm²
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge18 mm
Polzahl8

Anschlussdaten

Leiterquerschnitt starr min0,75 mm²
Leiterquerschnitt starr max16 mm²
Leiterquerschnitt flexibel min.0,75 mm²
Leiterquerschnitt flexibel max.25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,75 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:10 mm²
Leiterquerschnitt AWG min18
Leiterquerschnitt AWG max4
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max4 mm²

Normen und Bestimmungen

Anschluss gemäß NormUL
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141109
[email protected] 4.127141109
[email protected] 5.027141190
[email protected] 5.127141190
[email protected] 6.027261101
[email protected] 7.027440401
[email protected] 8.027440401
[email protected] 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-1770526-PLH 16/ 8-10-ZF English 202 Kbytes PHOENIX CONTACT-1770526-PLH 16/ 8-10-ZF
