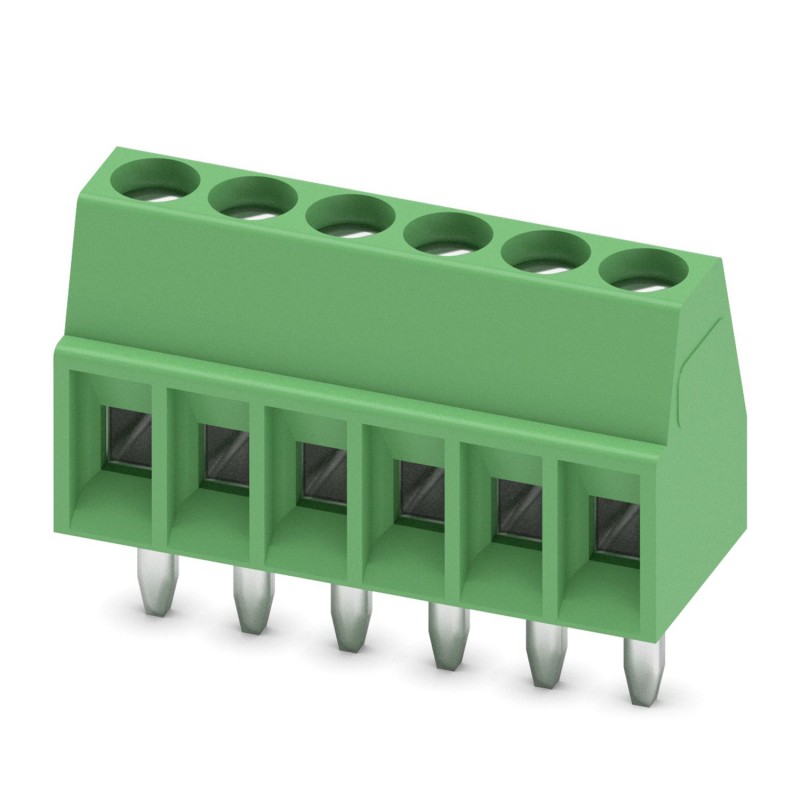

MPT 0,5/ 6-2,54 1725698 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 6 A, Nennspannung: 160 V, Rastermaß:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MPT 0,5/ 6-2,54 1725698 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 6 A, Nennspannung: 160 V, Rastermaß:..

MPT 0,5/ 6-2,54

1725698

PHOENIX_CONTACT

100

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 6 A, Nennspannung: 160 V, Rastermaß: 2,54 mm, Polzahl: 6, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
100+1,31 €
200+1,28 €
300+1,26 €
400+1,25 €
500+1,24 €
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Länge6,2 mm
Rastermaß2,54 mm
Maß a12,7 mm
Bauhöhe9 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,5 x 0,9 mm
Bohrlochdurchmesser1,1 mm

Allgemein

ArtikelfamilieMPT 0,5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)1,5 kV
Bemessungsstoßspannung (III/2)1,5 kV
Bemessungsstoßspannung (II/2)2,5 kV
Bemessungsspannung (III/3)63 V
Bemessungsspannung (III/2)160 V
Bemessungsspannung (II/2)320 V
Anschluss gemäß NormEN-VDE
Nennstrom IN6 A
Nennquerschnitt0,5 mm²
Belastungsstrom maximal6 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
Abisolierlänge4,5 mm
Polzahl6
SchraubengewindeM1,6
Anzugsdrehmoment min0,12 Nm
Anzugsdrehmoment max0,15 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max0,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.0,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max0,34 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:0,34 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max20
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max0,34 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,34 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1725698-MPT 0,5/ 6-2,54English144 KbytesPHOENIX CONTACT-1725698-MPT 0,5/ 6-2,54
