> >>MKDSP 25/ 2-15,00 1932588 PHOENIX CONTACT Leiterplattenklemme
Vorheriges Produkt Nächstes Produkt

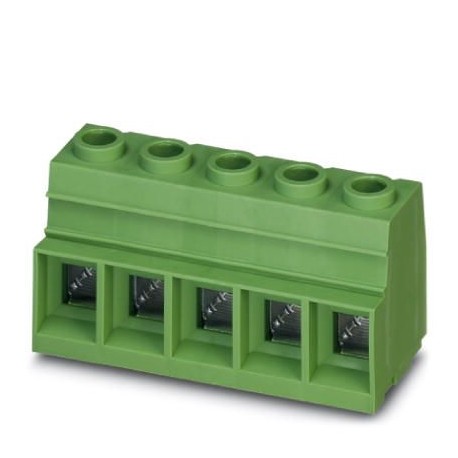

MKDSP 25/ 2-15,00 1932588 PHOENIX CONTACT Leiterplattenklemme Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDSP 25/ 2-15,00 1932588 PHOENIX CONTACT Leiterplattenklemme

MKDSP 25/ 2-15,00

1932588

PHOENIX_CONTACT

25

Leiterplattenklemme

Mehr Infos


Leiterplattensteckverbinder

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $181.09
Stückpreis: $7.24

Menge Preis
25+$7.24
50+$6.29
75+$6.09
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Kaufmännische Daten

Bestellschlüssel1932588
Verpackungseinheit25 STK
VerkaufsschlüsselE1 - Leiterplattenanschl.
KatalogseiteSeite 455 (C-1-2013)
GTIN4017918902087
Gewicht pro Stück (exklusive Verpackung)43,640 g
Gewicht pro Stück (inklusive Verpackung)43,640 g
Zolltarifnummer85369010
HerkunftslandSK (Slowakei)

Artikeleigenschaften

KurzbezeichnungLeiterplattenklemme
ArtikelfamilieMKDSP 25
Rastermaß15 mm
Polzahl2
AnschlussartSchraubanschluss mit Zughülse
Antriebsform SchraubenkopfPhilipps-Recess mit Längsschlitz (H1L)
SchraubengewindeM5
MontageartWellenlöten
PinlayoutLineares Pinning
Anzahl der Etagen1
Anzahl der Anschlüsse2
Anzahl der Potenziale2

Elektrische Kenndaten

Bemessungsstrom125 A
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV

Anschlussvermögen

Leiterquerschnitt starr0,5 mm² ... 35 mm²
Leiterquerschnitt flexibel0,5 mm² ... 35 mm²
Leiterquerschnitt AWG / kcmil20 ... 2
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse1 mm² ... 35 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse1,5 mm² ... 35 mm²
2 Leiter gleichen Querschnitts starr0,5 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel0,5 mm² ... 6 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse0,5 mm² ... 4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse0,5 mm² ... 16 mm²
Abisolierlänge18 mm
Anzugsdrehmoment2,5 Nm ... 4,5 Nm (≤ 25 mm² = 2,5 Nm; 35 mm² = 4,5 Nm)

Materialangaben - Kontakt

HinweisWEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201
Material KontaktCu-Legierung
Oberflächenbeschaffenheitgalvanisch verzinnt
Metalloberfläche Klemmstelle (Deckschicht)Zinn (5 - 7 µm Sn)
Metalloberfläche Lötbereich (Deckschicht)Zinn (5 - 7 µm Sn)

Materialangaben - Gehäuse

IsolierstoffPA
IsolierstoffgruppeI
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12850
Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13775
Temperatur der Kugeldruckprüfung nach EN 60695-10-2125 °C

Maßangaben zum Produkt

Maßzeichnung
Länge [ l ]31 mm
Breite [ w ]30 mm
Höhe [ h ]43,5 mm
Rastermaß15 mm
Bauhöhe (Höhe ohne Lötpin)39 mm
Pinlänge [P]4,5 mm
Stiftabmessungen1,2 x 1,2 mm
Maß a15 mm

Maßangaben für Leiterplatten-Design

Bohrlochdurchmesser1,6 mm

Verpackungsangaben

Verpackungsartverpackt im Karton
Verpackungseinheit25
Benennung VerpackungseinheitenStück
AuslieferungszustandKlemmraum offen

Verarbeitungshinweise

ProzessWellenlötung
Prüfspezifikationin Anlehnung an IEC 61760-1:2006-04
in Anlehnung an IEC 60068-2-54:2006-04

Umgebungsbedingungen

Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Umgebungstemperatur (Betrieb)-40 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve)

Anschluss und Verbindungsmethode

Prüfung auf Leiterbeschädigung und -lockerungDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Prüfung bestanden

Zugprüfung

ZugprüfungDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Prüfung bestanden
Leiterquerschnitt / Leiterart / Zugkraft0,5 mm² / starr / > 30 N
0,5 mm² / flexibel / > 30 N
35 mm² / starr / > 190 N
25 mm² / flexibel / > 135 N

Elektrische Prüfungen

Bemessungsstrom125 A
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsstoßspannung (III/2)8 kV

Luft- und Kriechstrecken

IsolierstoffgruppeI
Bemessungsisolationsspannung (III/3)1000 V
Bemessungsisolationsspannung (III/2)1000 V
Bemessungsisolationsspannung (II/2)1000 V
Bemessungsstoßspannung (III/3)8 kV
Bemessungsstoßspannung (III/2)8 kV
Bemessungsstoßspannung (II/2)8 kV

Vibrationsprüfung

Beständigkeit gegen Alterung, gegen Feuchte, gegen Eindringen von Festkörpern und gegen schädliches Eindringen von WasserPrüfung bestanden DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 168 h/100 °C 48 h/30 °C/92 %
PrüfungsergebnisPrüfung bestanden
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Trockene Wärme168 h/100 °C
Feuchte Wärme48 h/30 °C/92 %

Beständigkeit gegen Alterung, Feuchte und Eindringen von Festkörpern

PrüfungsergebnisPrüfung bestanden
PrüfspezifikationDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Trockene Wärme168 h/100 °C
Feuchte Wärme48 h/30 °C/92 %

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CUL
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 15 Mbytes
PHOENIX CONTACT-1932588-MKDSP 25/ 2-15,00 171 Kbytes PHOENIX CONTACT-1932588-MKDSP 25/ 2-15,00
